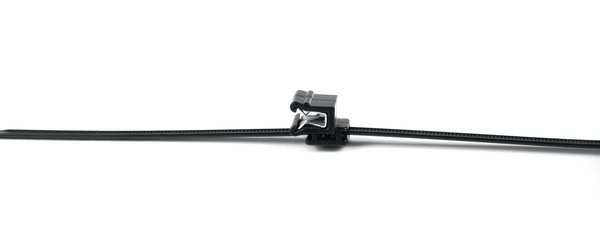

Befestigungsbinder für Kanten, innenverzahnt, ∅4.0-33.0mm, schwarz, 500ST
Art.-Nr. 156-00003 | T30REC5A-PA66HS/PA66HIRHS-BK | Details

Der Kabelbinder mit Kantenclip macht das Bohren von Befestigungslöchern überflüssig und vereinfacht die Installation.

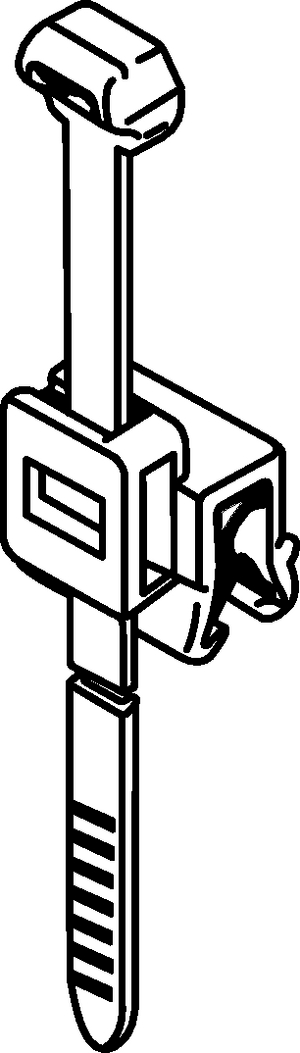

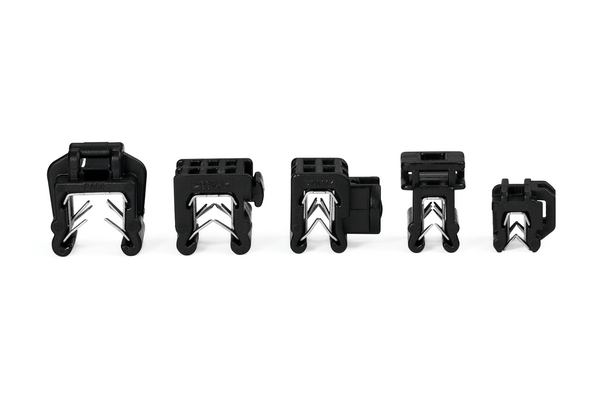

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden

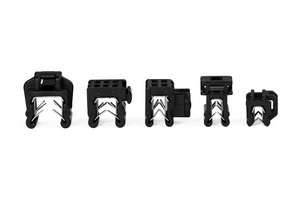

Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1-3 mm

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download Datenblatt

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 1,0 - 3,0 mm >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Serie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Bestell Typ	156-00003

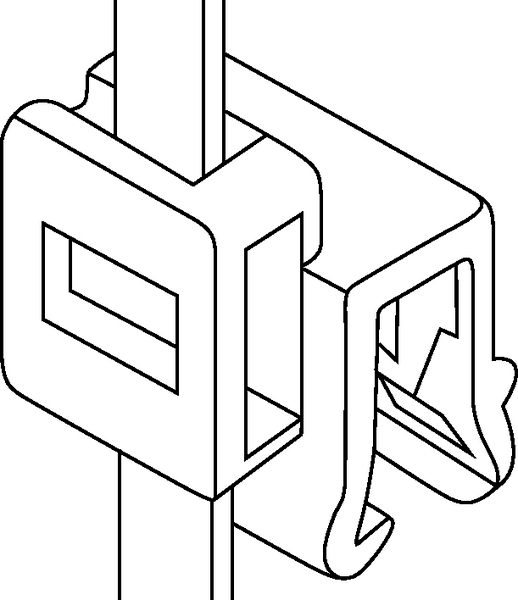

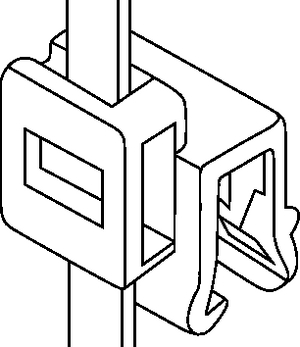

Bezeichnung	Diese 2-teiligen Artikel mit entweder außen- oder innenverzahntem Kabelbinder werden einfach auf Kanten der Stärke 1-3mm aufgeschoben. Die hohen Abzugskräfte werden durch die integrierte Metallklammer erreicht. Verschiedene EdgeClip Varianten sind verfügbar. Entweder mit Parallelführung zur Kante oder im 90 Grad Winkel zur Kante. Der EdgeClip wird einfach per Hand aufgeschoben und wird durch die integrierte Metallklammer in Position gehalten. Es ist kein Loch zur Befestigung notwendig. In Verbindung mit einem außenverzahnten Kabelbinder (OS) zum Schutze des Bündelgutes vor Abrieb und Beschädigung, bietet die EdgeClip Serie excellente Befestigungslösungen.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	2-teiliger Befestigungsbinder, 148x3,6 mm, Parallelführung seitlich zur Kante, schwarz
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T30REC5A-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 1,0 - 3,0 mm
Typ	T30REC5A

Technische Daten

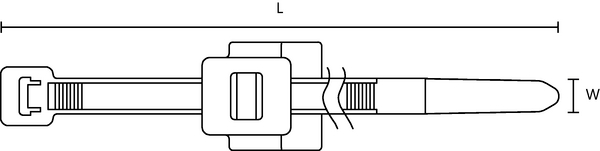

Breite (W)	3.6mm
Breite (W2)	10.0mm
Bündel ∅	4.0-33.0mm
Bündel ∅ max.	33.0mm
Bündel ∅ min.	4.0mm
Gewicht pro Einheit (netto)	0.002149kg
Höhe (H)	1.1mm
Höhe (H2)	15.5mm
Länge (L)	148mm
Länge (L2)	14.0mm
Mindesthaltekraft	135N
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026251790
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.31m
Verpackung 1 - Gewicht (kg)	1.096315kg
Verpackung 1 - Höhe (m)	0.055m
Verpackung 1 - Länge (m)	0.425m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.00725m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	7.46689kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	110.616kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
