PV Kabel verlegen - Smartes Kabelmanagement für Solaranlagen

Verkabelung Ihrer PV-Anlage smart gelöst

Beim Verlegen von PV-Kabeln ist es wichtig, die vielen Leitungen gut zu ordnen, um eine sichere und effiziente Energieübertragung zu gewährleisten. Die Verkabelung der PV-Module verbindet diese mit den Wechselrichtern und anderen Komponenten der PV-Anlage. Ein effektives Kabelmanagement trägt dazu bei, elektrische Störungen zu vermeiden, Ausfallzeiten zu reduzieren und die Lebensdauer der Anlage zu verlängern.

Die Verkabelung der PV-Module variiert je nach Größe und Layout der Solaranlage. Besonders in Freifeldanlagen müssen die PV-Kabel gut geplant und verlegt werden, um lange Kabelwege und Energieverluste zu vermeiden. Eine strukturierte Kabelverlegung ermöglicht eine effiziente Energieübertragung und optimiert die Leistungsfähigkeit der Photovoltaik-Anlage.

Eine durchdachte Verkabelung der PV-Anlage trägt nicht nur zur Sicherheit und Effizienz bei, sondern spart auch langfristig Kosten. Durch die Verwendung von Wellrohren und Kabelschutzschläuchen, Solarclips und UV-beständigen Kabelbindern wird die Lebensdauer der Anlage verlängert und Wartungskosten werden minimiert.

Als Weltmarktführer im Bereich Kabelmanagement bietet HellermannTyton Lösungen, die helfen, Ausfallzeiten von Photovoltaik-Anlagen zu minimieren. Mit Produkten, die eine lange Lebensdauer garantieren und die zum Teil speziell für den Solarbereich entwickelt wurden.

Diese Checkliste soll Installateure bei der korrekten Anwendung von Kabelbindern, Clips und Klemmen an Solarmodulen unterstützen.

Werfen Sie gleich einen Blick darauf und erfahren Sie, wie Sie die richtige Lösung für Ihre spezifische Anwendung finden.

Diese Checkliste soll Installateure bei der richtigen Anwendung von Kabelbindern, Edgeclips und Klemmen an Solarmodulen unterstützen.
Jetzt anschauen und erfahren, wie Sie die richtige Lösung für Ihre speziellen Anforderungen bei der Installation von PV-Kabeln finden.

1. „Kabel-Kurven“ vermeiden. Diese Art der Befestigung kann im Laufe der Zeit brechen – aufgrund von Bewegungen, die durch Wärmeausdehnung und Wind verursacht werden. Achten Sie darauf, dass die Kabel in geraden Linien und nicht oval verlaufen.

2. Kabel nur dann in der Nähe einer Metallkante anbringen, wenn geeignete Produkte verwendet werden: Ohne passende Lösung besteht ein hohes Risiko, den Kabelmantel zu beschädigen. Dies kann zu Kurzschlüssen und im schlimmsten Fall zu einem Brand führen.

3. Bei Perforationen entsprechende Befestigungsclips verwenden: Solar Clips mit Lamellenfuß und Clips der LOC-Serie sind für Photovoltaik-Anlagen bestens geeignet. Sie dienen nicht nur zur Befestigung, sondern ermöglichen auch das Binden von Kabeln – zwei Lösungen vereint in einem einzelnen Produkt.

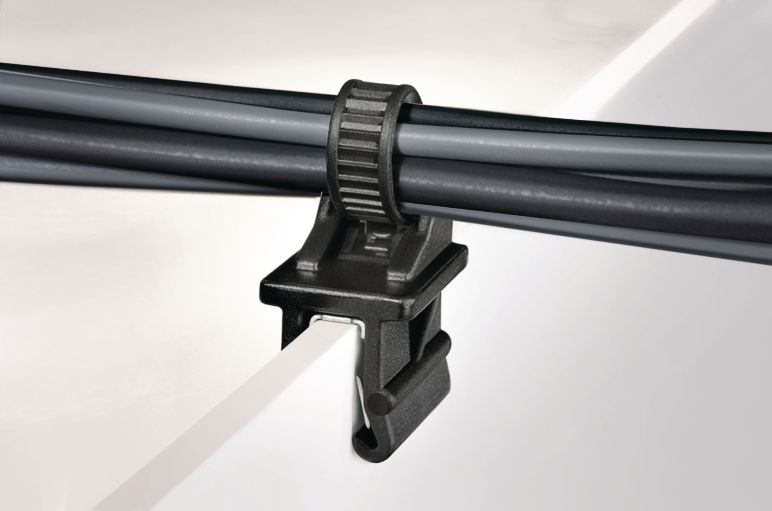

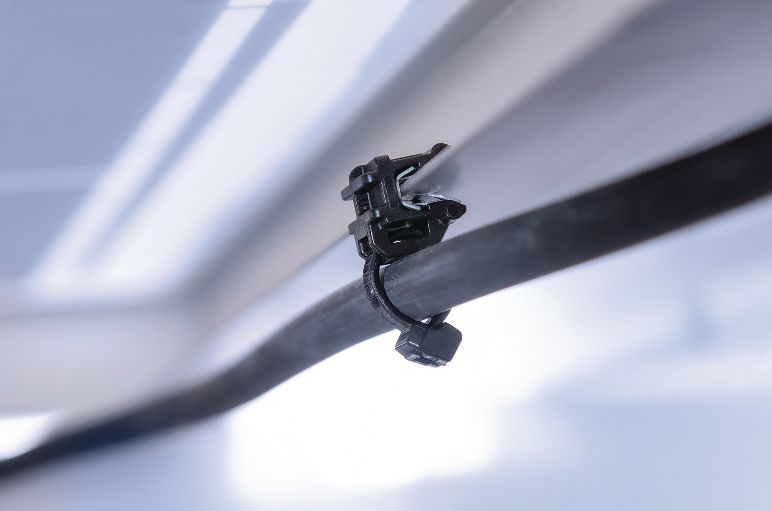

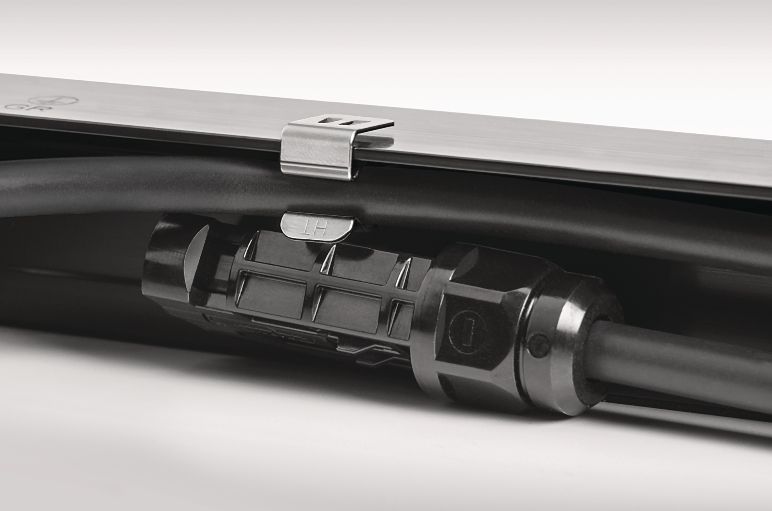

4. EdgeClips nutzen, um Bohren zu vermeiden: Die UV-stabilisierten und aus rostfreiem Stahl gefertigten MSC2 EdgeClips ermöglichen es Ihnen, ein oder mehrere Kabel ohne Bohren an Kanten zu befestigen. Dadurch wird sichergestellt, dass die Kabelisolierung intakt bleibt und nicht durch Witterungseinflüsse beschädigt wird.

5. Bei schwimmenden Photovoltaik-Anlagen besonders vorsichtig mit Kabeln umgehen: Wenn die Befestigungspunkte nicht richtig gewählt sind und ein Fehler in einem der Verbindungselemente auftritt, kommt es sofort zu einem Kaskadeneffekt. Dies kann zu Energieverlusten und Schäden an der Anlage führen.

6. Verwenden Sie Befestigungspunkte, die der Anzahl der Solarmodule entsprechen: Durch eine falsche Dimensionierung der Montagepunkte können sogenannte Kaskadeneffekte entstehen. Wenn die Montagepunkte nicht richtig dimensioniert sind, kann ein Fehler, der in einem der Befestigungselemente auftritt, zu einer Reihe weiterer Fehler führen und so Energieverluste und potenzielle Schäden an der Anlage führen.

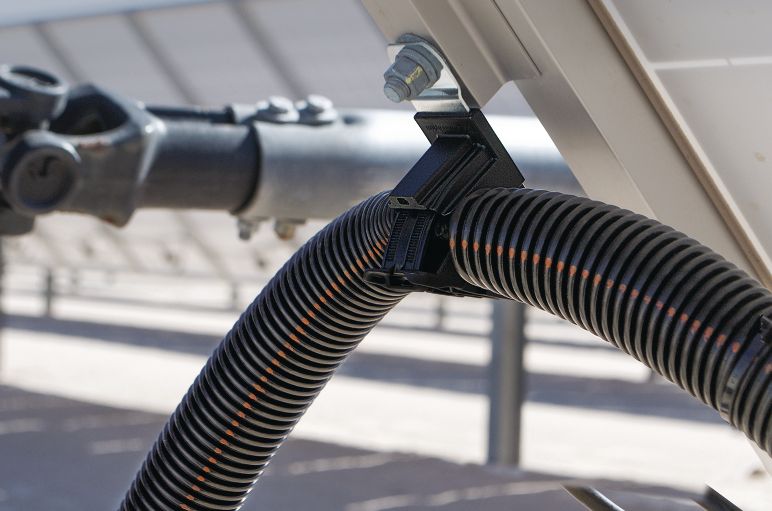

7. Klemmen einsetzen, die der Vielzahl an Anforderungen gerecht werden: Zum einen ist es essenziell, dass die Klemmen aus UV-beständigen Materialien bestehen. Darüber hinaus ist es wichtig, dass sie Bewegungen – zum Beispiel durch den Solartracker verursachte Bewegungen – reibungslos überstehen. Außerdem sollten Klemmen im Solarbereich unterschiedlichen Temperaturschwankungen standhalten können.

8. Freiliegende, scharfe oder spitze Kanten meiden: Scharfe oder spitze Kanten können die Kabel beschädigen und in der Folge Kurzschlüsse verursachen.

9. Immer auf eine ordnungsgemäße Kabelführung achten: Denken Sie daran, dass Solaranlagen bei unzureichendem Kabelmanagement Probleme bekommen können, wie z. B. ständiges Zuggewicht auf den Anschlussdosen, was zu häufigen Wartungsarbeiten führen kann.

10. Bei der Installation von Kabeln für PV-Anlagen immer an diese Checkliste halten: Dies ist der beste Weg, um die Effizienz Ihrer Photovoltaik-Anlage nachhaltig zu gewährleisten.

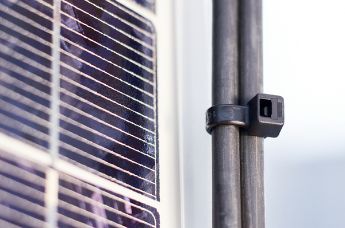

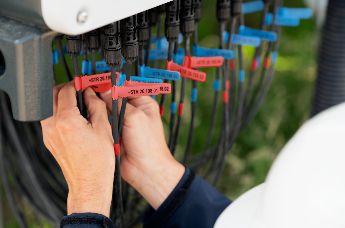

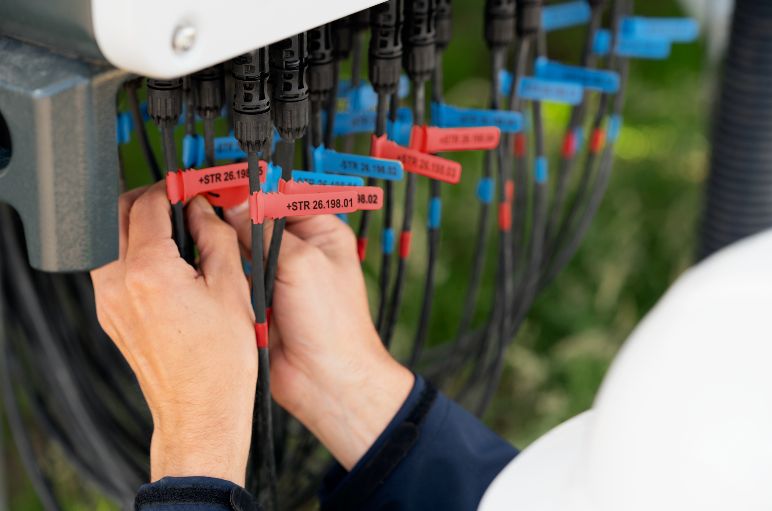

HellermannTyton bietet vielseitige Befestigungselemente wie UV-beständige Kabelbinder oder Solarclips an, um PV-Module zu verkabeln. Diese können ohne Schrauben direkt an Solarmodulen befestigt werden. Besonders beliebt sind Solarclips, da sie eine effiziente und sichere Möglichkeit bieten, PV-Kabel zu verlegen, ohne Löcher bohren oder Klebstoff verwenden zu müssen. So bleiben die Solarmodule intakt. Diese Methode der PV-Kabelbefestigung spart nicht nur Zeit bei der Installation, sondern ist auch kostengünstig.

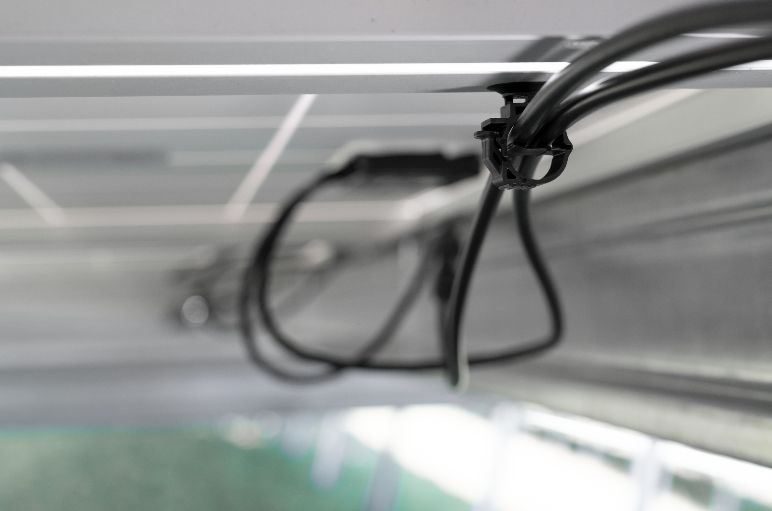

UV-beständige Solarclips und Kabelbinder sind in verschiedenen Materialien, Größen und Zugfestigkeiten erhältlich und eignen sich optimal für jede Art von PV-Anlage. Um eine sichere Kabelführung zu gewährleisten, können PV-Kabel mithilfe von Kabelbindern unter den PV-Modulen verlegt oder mit Solar-Kabelclips befestigt werden.

Effiziente Solarclips für PV-Anlagen

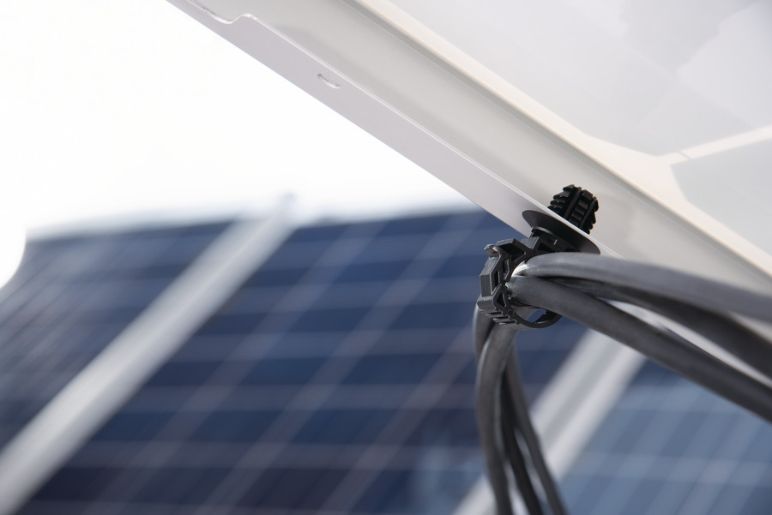

Eine besonders praktische Lösung im Bereich der PV-Kabelverlegung ist der C-Clip mit Lamellenfuß. Dieser Clip eignet sich ideal für Solarmodule mit vorgebohrten Löchern und ermöglicht eine schnelle Installation von Hand, ganz ohne Werkzeuge. Gefertigt aus widerstandsfähigem PA66HIRHSUV-Material, bietet dieser Solarclip hohe Flexibilität, Hitzebeständigkeit und UV-Stabilität, was eine langlebige Leistung auch unter extremen Bedingungen garantiert.

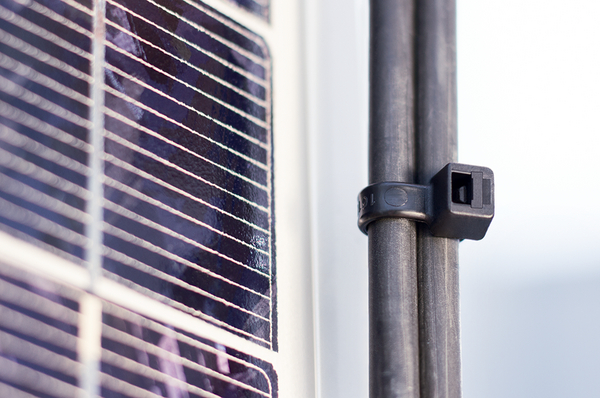

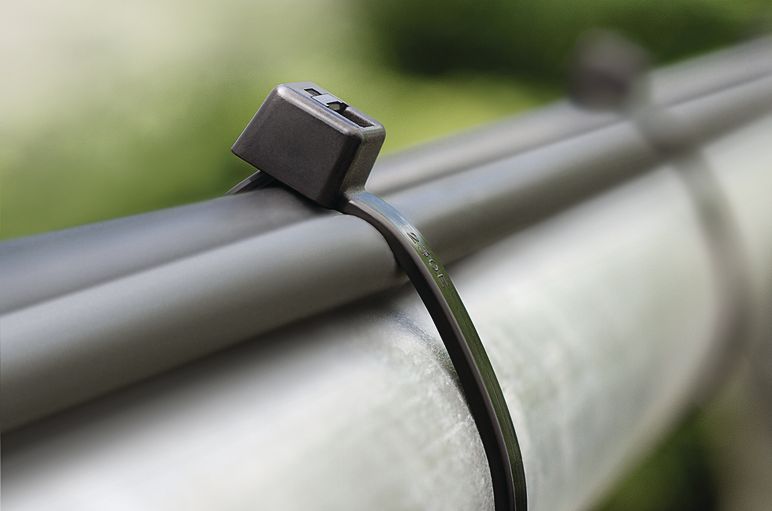

Unsere Solarlösungen aus UV-beständigem Polyamid 11 bieten eine deutlich längere Haltbarkeit als herkömmliche Kabelbinder mit UV-Schutz. Im Vergleich zu Standard-Kabelschellen halten diese PV-Kabelbinder fünf- bis siebenmal länger und sorgen so für eine sichere und zuverlässige PV-Kabelbefestigung.

Dank der Verwendung von UV-stabilem Kunststoff und speziellen Stabilisatoren wird die Lebensdauer dieser PV-Bauteile erheblich verlängert. Einige dieser Kunststoffverbindungen können sogar 15 bis 25 Jahre halten, was sie ideal für den Einsatz in Photovoltaik-Anlagen macht. Diese hohe Beständigkeit gegen Sonneneinstrahlung und Witterungseinflüsse sorgt dafür, dass die UV-beständigen Kabelbinder auch unter extremen Bedingungen zuverlässig bleiben.


Die Wahl des richtigen Materials ist ein wesentlicher Bestandteil Ihrer Strategie für das Verlegen von Solarkabeln und gewährleistet die langfristige Effizienz Ihrer Photovoltaik-Anlage (PV).

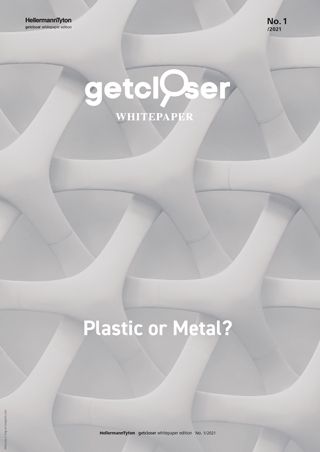

Unser Whitepaper bietet Experteneinblicke in die Vorteile von Kunststoff und Metall im Solarkabelmanagement und vergleicht Schlüsselfaktoren wie UV-Beständigkeit, mechanische Belastbarkeit, Korrosionsschutz und Kosteneffizienz. Es wird untersucht, wie sich die Umweltbedingungen auf die Materialleistung auswirken, und es werden Entscheidungsstrategien zur Gewährleistung von Haltbarkeit und Zuverlässigkeit angeboten.

Erhalten Sie ein tieferes Verständnis dafür, welche Materialien sich am besten für Ihre spezifische Anwendung eignen und optimieren Sie die Effizienz Ihrer PV-Anlage.

Die Wahl des richtigen Materials spielt eine entscheidende Rolle beim Verlegen von Solarkabeln und trägt maßgeblich zur langfristigen Effizienz Ihrer PV-Anlage bei.

In unserem Whitepaper erhalten Sie wertvolle Experteneinblicke in die Vor- und Nachteile von Kunststoff und Metall im Solarkabelmanagement. Es werden wesentliche Faktoren wie UV-Beständigkeit, mechanische Belastbarkeit, Korrosionsschutz und Kosteneffizienz detailliert verglichen. Darüber hinaus zeigt das Whitepaper, wie unterschiedliche Umweltbedingungen die Materialleistung beeinflussen, und bietet praxisnahe Entscheidungsstrategien zur Gewährleistung von Haltbarkeit und Zuverlässigkeit.

Erfahren Sie, welche Materialien sich am besten für Ihre spezifische Anwendung eignen und optimieren Sie dadurch die Effizienz Ihrer Photovoltaik-Anlage.

Um die Auswirkungen von UV-Strahlung auf verschiedene Kunststoffe in Kabelbindern besser zu verstehen, hat HellermannTyton das Fraunhofer-Institut (ISE) mit umfassenden Tests beauftragt. Diese wurden sowohl unter natürlichen als auch beschleunigten Bedingungen in Mitteldeutschland und in der Negev-Wüste in Israel durchgeführt, um realistische Belastungen zu simulieren.

Ungeeignete Kabelmanagementsysteme können zu erheblichen Ineffizienzen führen, die nicht nur die Wartungs- und Ausfallzeiten erhöhen, sondern auch die Gesamteffizienz der PV-Anlage gefährden. Dies kann zudem ein Sicherheitsrisiko für das Montagepersonal darstellen und in der Folge zu höheren Kosten und Sicherheitsrisiken führen.

Unser Whitepaper erläutert detailliert, wie die Tests durchgeführt wurden, und stellt die Ergebnisse für verschiedene Arten von Kunststoffbindern vor. Erfahren Sie, was Sie bei der Auswahl von Kabelbindern beachten müssen.
