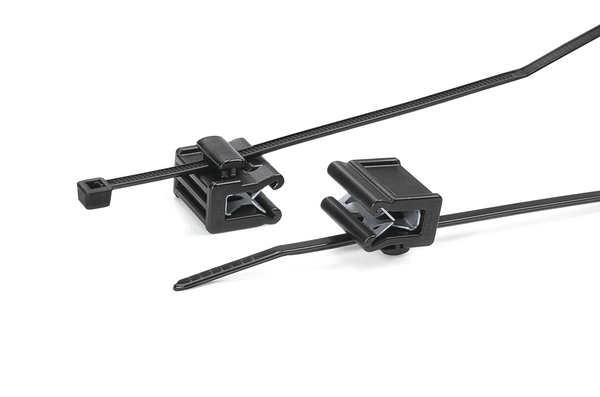

Befestigungsbinder für Kanten, innenverzahnt, ∅1.0-18.0mm, schwarz, 5000ST
Art.-Nr. 156-01231 | T18REC21-PA66W/PA66HIRHS-BK | Details

2-teiliger Befestigungsbinder für Kanten 1-3 mm, seitliche Befestigung.

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1-3 mm

Jetzt online kaufen

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads CAD-Download Datenblatt

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Serie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-01231
Bezeichnung	Diese 2-teiligen Artikel mit entweder außen- oder innenverzahntem Kabelbinder werden einfach auf Kanten der Stärke 1-3mm aufgeschoben. Die hohen Abzugskräfte werden durch die integrierte Metallklammer erreicht. Verschiedene EdgeClip Varianten sind verfügbar. Entweder mit Parallelführung zur Kante oder im 90 Grad Winkel zur Kante. Der EdgeClip wird einfach per Hand aufgeschoben und wird durch die integrierte Metallklammer in Position gehalten. Es ist kein Loch zur Befestigung notwendig. In Verbindung mit einem außenverzahnten Kabelbinder (OS) zum Schutze des Bündelgutes vor Abrieb und Beschädigung, bietet die EdgeClip Serie excellente Befestigungslösungen.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	5000ST
Inhalt per	Box
Kabelbinder	Polyamid 6.6 UV-witterungsstabil (PA66W)
Kurzbeschreibung	Befestigungsbinder T18REC21-W+HIRHS-SW
Material	Polyamid 6.6 UV-witterungsstabil (PA66W), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T18REC21-PA66W/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	T18REC21

Technische Daten

Breite (W)	2.45mm
Breite (W2)	11.8mm
Bündel ∅	1.0-18.0mm
Bündel ∅ max.	18.0mm
Bündel ∅ min.	1.0mm
Gewicht pro Einheit (netto)	0.00128kg
Höhe (H)	1.0mm
Höhe (H2)	13.4mm
Länge (L)	100.0mm
Länge (L2)	15.0mm
Mindesthaltekraft	80N
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +85 °C
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026482033
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.41m
Verpackung 1 - Gewicht (kg)	0.661815kg
Verpackung 1 - Höhe (m)	0.15m
Verpackung 1 - Länge (m)	0.3m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.01845m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	7.43815kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	5000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	110.28kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	60000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
