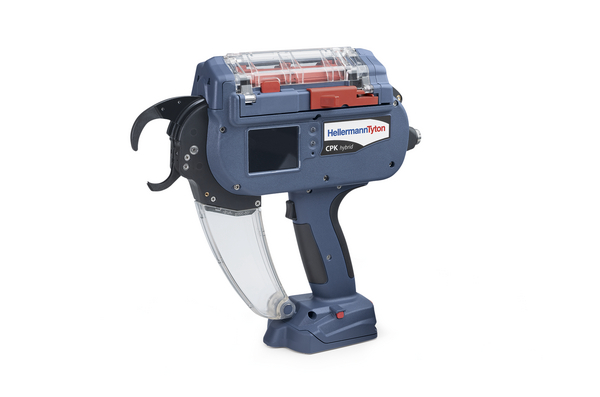

Automatische Kabelbinderpistole Dmax=20mm, für 2.5mm, 1.813kg, blau
Art.-Nr. 106-60000 | Autotool_CPK_hybrid-MET/PL-BU | Details

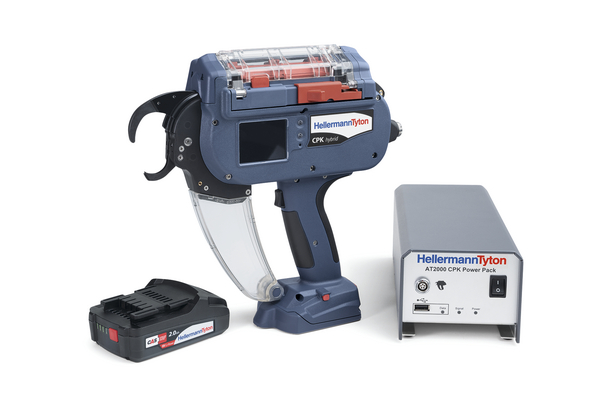

Automatisiertes Kabelbündelungssystem elektrisch über ein Netzgerät oder mit einem Akku betrieben
Stromversorgung durch Netzgerät CPK - Eingang: 100-240 V a.c., 50/60 Hz; Ausgang: 25,2 V d.c. max. 150 W
Oder Akkubetrieb mit 18V 2,0 Ah wiederaufladbarem Li-Ion-Akku
Integration in vollautomatisierte Fertigungsanlagen möglich (Netzgerät CPK mit Steuerbox)
Zykluszeiten 0.65 - 1.0 Sekunden abhängig von Qualität und Kraft
Stationärer und flexibler Einsatz durch Vorrichtungen möglich oder flexibel mit Akkubetrieb
HT Data Management CPK Software (inklusive) – für umfangreiche Datenauswertung und Kontrolle des Abbindeprozesses
Bedienfreundliches Menü in vielen Sprachen inklusive
Prozesssicheres, beständiges und reproduzierbares Abbinden und Schneiden bis zu Ø 20 mm
Abnehmbarer Griff zur platzsparenden Integration in automatisierte Fertigungslinien

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads e-Learning

Weitere Produkte in dieser Produktgruppe:

Automatisches Bündeln bis Ø 20 mm >

Basisdaten

Anwendung	Das Autotool CPK hybrid T18RA ist ein elektrisch betriebenes und automatisiertes Bündelsystem, das sowohl elektisch mit einem Netzgerät als auch mit Batterie betrieben werden kann. Es wurde entwickelt um Abbindungen zu beschleunigen und die Produktion effizienter zu gestalten. Charakteristisch für das Autotool CPK hybrid ist die einfache Handhabung und die benutzerfreundliche Ergonomie. Es verfügt über ein Display für Einstellungen und Benutzerinformationen in 20 Sprachen. Eine Besonderheit des Autotools CPK hybrid ist die Software "HT Data Management CPK". Diese Anwendung ermöglicht die einfache Parametrierung des Werkzeugs für Ihre Anwendung bequem über einen Computer. Mit der Software können zahlreiche Abbinde- und Schneidefunktionen ausgewählt werden. So ist es beispielsweise möglich, einen definierten Schlaufendurchmesser oder auch einen gewünschten Bandüberstand einzustellen. Die Funktion "Spannungsfreies Abschneiden" wurde speziell für Abbindungen auf einem sehr flexiblen Bündel (z. B. auf Silikonkabeln) entwickelt. Das "HT Data Management CPK" bietet weiterhin eine Exportfunktion für die gespeicherten Produktionsdaten, sowie weitere Servicefunktionen. Somit wird eine lückenlose Dokumentation für jede einzelne Abbindung des Autotools CPK hybrid gewährleistet. Das Autotool CPK hybrid ist ideal geeignet für die Verarbeitung von großen Stückzahlen, z. B. in der Kabelkonfektion, in der Automobilbranche, in Industrieanlagen oder im Verpackungssektor. Mit der Montagevorrichtung CPK oder der Hängevorrichtung CPK ist das Autotool CPK hybrid sowohl für den stationären, als auch für den flexiblen Einsatz geeignet. Durch die Nutzung des optionalen Netzgerätes CPK mit Steuerbox, kann das Autotool CPK hybrid über eine serielle Schnittstelle in vollautomatisierten Fertigungsanlagen integriert werden. Durch den abnehmbaren Griff nimmt es dabei wenig Bauraum ein. Es können Bandketten mit je 50 Kabelbindern oder Spulen mit je 3.500 Kabelbindern verarbeitet werden.
Bedienung	elektrisch
Bestell Typ	106-60000
Bezeichnung	Autotool CPK hybrid T18RA
Farbe	Dunkelblau (DKBU)
Für Binder	T18RA50, T18RA3500, T18RA5000
Für Kabelbinderbreite	0.1 - 0.1"
Für Kabelbinderbreite	2.5 - 2.5mm
Inhalt	1ST
Inhalt per	Koffer
Material	Metall (MET), Kunststoff (PL)
Montagevorrichtung	Tischmontagesatz CPK mit Fußpedalbedienung
Netzgerät	Eingang: 240/115 V a.c, 50/60 Hz, Ausgang: 48 V d.c., max. 150 W
Produktbezeichnung	Autotool_CPK_hybrid-MET/PL-BU
Produktfamilie	CPK hybrid T18RA
Produktgruppe	Automatisches Bündeln bis Ø 20 mm
Typ	Autotool_CPK_hybrid
Verarbeitung	Die Kabelbinder können nur mit dem elektronisch betriebenen Bündelsystem Autotool CPK hybrid von HellermannTyton verarbeitet werden. Die Zykluszeit beträgt 0,65-1,0 Sekunden, abhängig von Qualität und Kraft.
für Kabelbinder	Kunststoff

Technische Daten

Binderbreite max.	2.5mm
Breite (W)	86.0mm
Breite Kabelbandkopf (metrisch)	4.6mm
Bündel ∅	0.7-20mm
Bündel ∅ max.	20mm
Bündel ∅ min.	0.7mm
Einstellung Anzugsspannung	einstellbar
Energieversorgung	Elektronisch betrieben oder batteriebetrieben
Gewicht pro Einheit (netto)	1.813kg
Höhe (H)	270.0mm
Höhe des Kabelbandkopfes (metrisch)	4.2mm
Länge (L)	285.0mm
Mindesthaltekraft	82N
Zykluszeit	0.65 - 1.0 Sekunden abhängig von Qualität und Kraft

Downloads

Zulassungen und Spezifikationen

CAS Nummer	7439-92-1
CE konform	Ja
EC Nummer	231-100-4
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
SCIP Number	6e6589a0-7137-40a9-bb48-2addc677e23a
UV-beständig	Nein
Zertifiziert nach CSA	Nein
Zulassungen/Normen
enthaltene kritische Substanzen	Lead in Steel alloy 0.1 0.35 %

Logistik und Verpackungsdaten


EAN / GTIN	4031026671123
Mindestbestellmenge	1
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Stück
Verpackung 1 - Breite, gefüllt (m)	0.39m
Verpackung 1 - Gewicht (kg)	4.43kg
Verpackung 1 - Höhe (m)	0.14m
Verpackung 1 - Länge (m)	0.582m
Verpackung 1 - Menge	1
Verpackung 1 - Volumen (m³)	0.03178m³
Verpackung 3 - Beschaffenheit	Karton
Verpackung 3 - Breite (m)	0.395m
Verpackung 3 - Gewicht (kg)	5.264kg
Verpackung 3 - Höhe (m)	0.145m
Verpackung 3 - Länge (m)	0.595m
Verpackung 3 - Menge	1
Verpackung 3 - Volumen (m³)	0.0341m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Länge (m)	1.2m
Zollwarentarif Nr.	84672985
