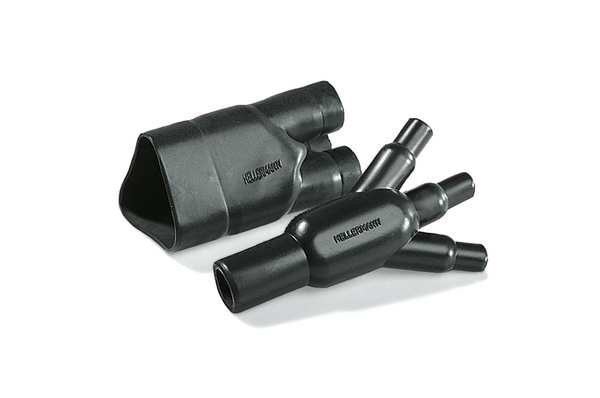

Warmschrumpfteil bis 3:1 für Verzweigstellen 3- Fingerstück PO-X schwarz
Art.-Nr. 403-04180
| 304-1-G-PO-X-BK
|
Details
- Einfaches Erstellen von Abzweigungen in Kabelbäumen
- Mechanischer Schutz für Verzweigstellen
- Isolierung von Spleißen nach VG-Norm
- Bauchig: ausreichend Platz für Verbinder
- Zulassung für Wehrtechnik
- Optional mit werkseitig eingebrachten thermoplastischem Innenkleber zur Abdichtung und Zugentlastung
Weitere Produkte in dieser Produktgruppe:
| Anwendung | Wärmeschrumpfende Formteile für die Verwendung an elektrischen und elektronischen Kabelbäumen. |
| Ausführung | für 3-adrige Kabel und Leitungen |
| Bestell Typ | 403-04180 |
| Bezeichnung | HELASHRINK FORMTEIL |
| Farbe | Schwarz (BK) |
| Inhalt | 1ST |
| Inhalt per | Stück |
| Kurzbeschreibung | Warmschrumpfteil bis 3:1 für Verzweigstellen 3- Fingerstück PO-X schwarz |
| Material | Polyolefin, strahlenvernetzt (PO-X) |
| Produktbezeichnung | 304-1-G-PO-X-BK |
| Produktfamilie | Helashrink Serie 300 - 3-Finger, bauchig, VG-Ausführung |
| Produktgruppe | Schrumpfformteil - Abzweigung |
| Schrumpfrate | bis 3:1 |
| Typ | 304-1-G |
|
|
| Flexibilität | halbsteif |
| Gewicht pro Einheit (netto) | 0.01656kg |

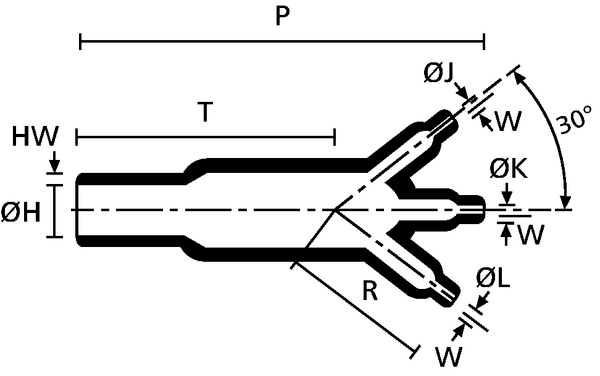

| HW ± 20% | 2.5mm |
| HW ± 30% | 2.5mm |
| JW ± 30% | 1.5mm |
| P ± 10% | 93.0mm |
| R ± 10% | 43mm |
| S ± 10% | 50.0mm |
| T ± 10% | 42.9mm |
| W ± 20% | 1.5mm |

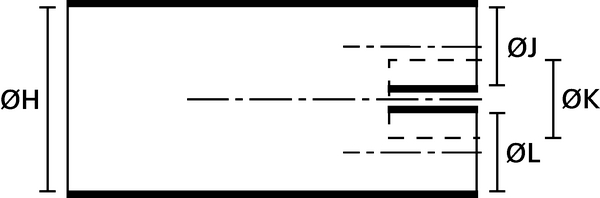

| ∅H max. b | 13.5mm |
| ∅H min. a | 27.0mm |
| ∅J max. b | 7.0mm |
| ∅J min. a | 13.0mm |
| ∅J/K/L max. b | 7.0mm |
| ∅J/K/L min. a | 13.0mm |
| ∅K max. b | 7.0mm |
| ∅K min. a | 13.0mm |
Download
| Betriebstemperatur | -75 °C bis +150 °C |
| Bezeichnung nach VG-Norm | VG 95343 T08 D 002 A |
| Brandschutzeigenschaften | ASTM D635 |
| Durchschlagsfestigkeit | 15kV/mm |
| Durchschlagsfestigkeit Testmethode | ASTM D2671 |
| ELV konform | Ja |
| Gefahrgut | Nein |
| Min. Schrumpftemperatur | +135 °C |
| Nato Nummer | 5970-12-188-2159 |
| ROHS konform | Ja |
| Zulassungen/Normen |
|
| Zulassungen/Normen | VG 95343-8:2016-03 |
|
|
|
| EAN / GTIN | 5022660635533 |
| Mindestbestellmenge | 100 |
| Ursprungsland | GB |
| Verpackung 1 - Beschaffenheit | Beutel |
| Verpackung 1 - Breite, gefüllt (m) | 0.04m |
| Verpackung 1 - Gewicht (kg) | 0.016561kg |
| Verpackung 1 - Höhe (m) | 0.038m |
| Verpackung 1 - Länge (m) | 0.07m |
| Verpackung 1 - Menge | 1 |
| Verpackung 1 - Volumen (m³) | 0.00011m³ |
| Zollwarentarif Nr. | 39174000 |
