ZN-BK | Details

Der einteilige Ratschenverschluss ermöglicht eine einfache Montage vor, während oder nach der Endmontage.

Für Bündeldurchmesser von 13,2 mm bis 19,5 mm geeignet
Einteiliger Ratschenverschluss ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage
Vielfältige Konfigurationsmöglichkeiten decken ein großes Spektrum an Durchmessern und Anwendungen ab
Lagerbestände können reduziert werden
Die Schellenaufnahme führt und zentriert das Bündel, Quetschungen werden vermieden
Unkomplizierte Lösefunktion zur schnellen Anpassung und vereinfachten Instandhaltung
Schlagzäh modifiziertes, hitze- und UV-stabilisiertes PA66
Lange Haltbarkeit im Innen- und Außenbereich
Integrierte Stahlmontageplatte toleriert die Montage mit hohem Drehmoment
Die Befestigungsplatte ist chemikalien- und salzsprühnebelbeständig
Für empfindliches Bündelgut sind spezielle Einsätze aus weichem Material erhältlich
Separate Anzugshilfe ermöglicht definierten Anpressdruck mit Hilfe eines Handwerkzeuges (EVO-Serie)

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads Datenblatt

Weitere Produkte in dieser Produktgruppe:

Ratchet P-Clamp, B-Serie >

Basisdaten

Anwendung	Die Produktfamilie der Ratchet P-Clamp bietet eine hohe Flexibilität beim Führen und Befestigen von Kabeln, Rohren oder Leitungen. Ihre robuste Bauform und die widerstandsfähigen Materialien machen sie ideal geeignet für Schwerlastanwendungen im Innen- und Außenbereich. Die einteilige Befestigungsschelle wird mit der Hand auf den gewünschten Durchmesser geschlossen. Mit der Lösefunktion kann das Bündel mit einem einfachen Schlitzschraubendreher problemlos und zerstörungsfrei entfernt werden. Die Schelle kann wiederverwendet werden, ohne dass die Position verändert werden muss.
Ausführung	Lang
Befestigungsart	Schraubmontage
Besonderheiten	vibrationsdämpfend, wiederablösbar, lösbar, zur Parallelführung
Bestell Typ	151-01446
Bezeichnung	Robustes Leitungsmanagement für den Schwerlastbereich. Die Konstruktion des einteiligen Ratschenverschlusses ermöglicht eine unkomplizierte Installation während der Vor- und Endmontage. Die unkomplizierte Lösefunktion ermöglicht eine schnelle Anpassung und Instandhaltung, zum Beispiel im Wartungsfall des Leitungssatzes. Die Ratchet P-Clamp gibt es in vier verschiedenen Größen und mehreren Ausführungen zur Befestigung.
Farbe	Schwarz (BK)
Inhalt	200ST
Inhalt per	Box

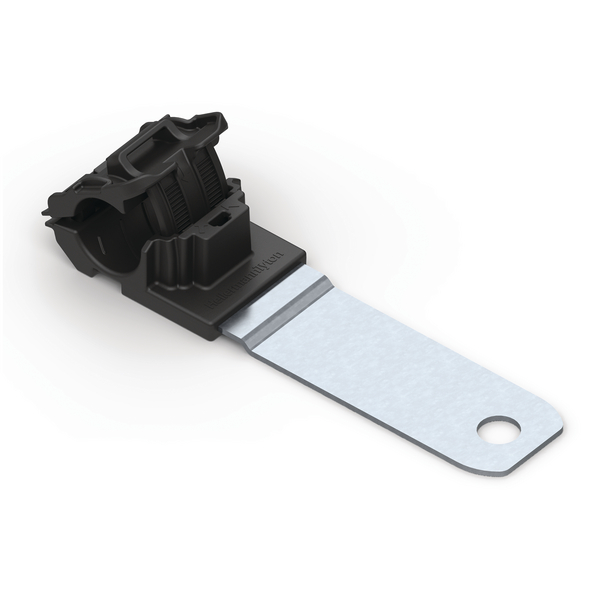

Kurzbeschreibung	Befestigungselement 167,2x34,9 mm, Bündeldurchmesser: 12,7-19,5 mm, M10, schwarz
Material	Polyamid 6.6 schlagzäh modifiziert, hitze- und UV-stabilisiert (PA66HIRHSUV), Stahl (ST), verzinkt (ZN)
Produktbezeichnung	RCB180LM10-PA66HIRHSUV/ST/ZN-BK
Produktfamilie	Für Bündeldurchmesser von 12,7 mm bis 19,5 mm, B- Serie
Produktgruppe	Ratchet P-Clamp, B-Serie
Typ	RCB180LM10

Technische Daten


Binderbreite max. (G)	13.2mm
Binderbreite max. (G) (imperial)	0.52"
Bolzen Ø	M10
Breite (W)	34.9mm
Breite (W2)	30.0mm
Bündel ∅	12.7-19.5mm
Bündel ∅ max.	19.5mm
Bündel ∅ min.	12.7mm
Gewicht pro Einheit (netto)	0.04803kg
Lochabstand (F)	103.8mm
Lochabstand (F) (imperial)	4.08"
Länge (L)	167.2mm
Länge (L2)	134.1mm
Mindesthaltekraft	445N
Winkel	180
für ∅ Befestigungsloch (FH)	10.29 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
CE konform	Nein
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
Kopf	Stahl (ST)
ROHS konform	Ja
UL File Nummer	E64139
UL Listung	Ja
UL Listung (gültig in USA)	Ja
UL anerkannt	Nein
UL anerkannt (gültig in USA)	Nein
UV-beständig	Ja
Zertifiziert nach CSA	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026539706
Mindestbestellmenge	200
Ursprungsland	US
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.3984625m
Verpackung 3 - Gewicht (kg)	10.376kg
Verpackung 3 - Höhe (m)	0.219075m
Verpackung 3 - Länge (m)	0.606425m
Verpackung 3 - Menge	200
Verpackung 3 - Volumen (m³)	0.0529m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	176.64kg
Verpackung 4 - Höhe (m)	1.239m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	3000
Verpackung 4 - Volumen (m³)	1.189m³
Zollwarentarif Nr.	39269097
