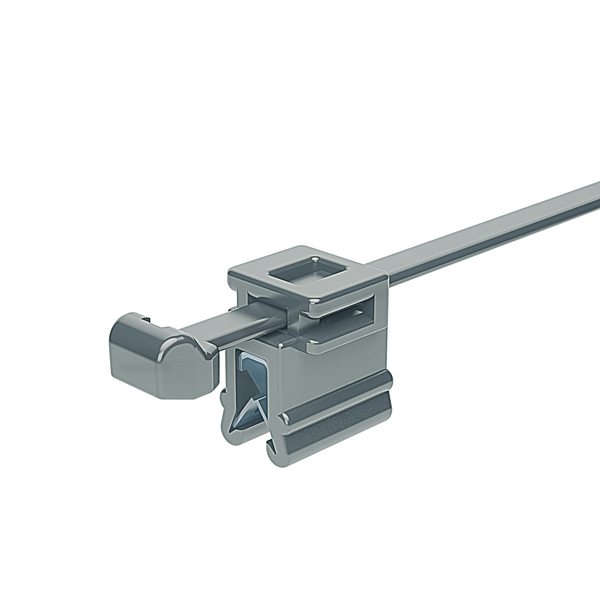

Befestigungsbinder für Kanten, außenverzahnt, ∅4.0-45.0mm, grau, 500ST
Art.-Nr. 156-00782 | T50ROSEC4B-PA46-GY | Details

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1 - 3 mm

Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download Datenblatt

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Dieses Produkt ist Bestandteil von:

Sample_Box_High_Temperature

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Bestell Typ	156-00782
Bezeichnung	Diese zweiteiligen Kabelbänder sind entweder mit innen- oder außenverzahnten Bändern erhältlich und werden einfach auf eine Kante mit einer Dicke von 1,0 bis 3,0 mm aufgeschoben. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Es sind verschiedene EdgeClip-Varianten erhältlich. Eine Version ermöglicht es, Kabel parallel zur Kante zu verlegen, während eine andere eine Installation in einem Winkel von 90 Grad zur Kante erlaubt. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklemme festgehalten. Eine Befestigungsöse ist nicht erforderlich. In Kombination mit den außenverzahnten (OS) Kabelbändern, die speziell zum Schutz der Kabel vor Scheuern und Abnutzung entwickelt wurden, bietet die EdgeClip-Familie eine hervorragende Befestigungslösung.
Farbe	Grau (GY)
Inhalt	500ST
Inhalt per	Beutel
Kurzbeschreibung	Befestigungsbinder T50ROSEC4AB
Lösbarer Verschluss	Nein
Material	Polyamid 4.6 (PA46)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50ROSEC4B-PA46-GY
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	T50ROSEC4B

Technische Daten


Breite (W)	4.6mm
Breite (W2)	11.5mm
Bündel ∅	4.0-45.0mm
Bündel ∅ max.	45.0mm
Bündel ∅ min.	4.0mm
Dicke (T)	1.2mm
Gewicht pro Einheit (netto)	0.003kg
Höhe (H)	1.3mm
Höhe (H2)	16.0mm
Länge (L)	200mm
Länge (L2)	14.0mm
Mindesthaltekraft	225N
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +130 °C, (+150 °C, 5000 h; +195 °C, 500 h)
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026428123
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.31m
Verpackung 1 - Gewicht (kg)	1.536664kg
Verpackung 1 - Höhe (m)	0.05m
Verpackung 1 - Länge (m)	0.12m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.00186m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	13.113312kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	178.392kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
