Befestigungsbinder für Kanten, außenverzahnt, ∅1.0-20.0mm, schwarz, 500ST
Art.-Nr. 156-04600 | T18ROSEC19-PA66HS/PA66HIRHS-BK | Details

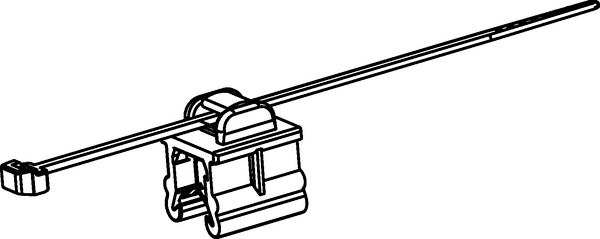

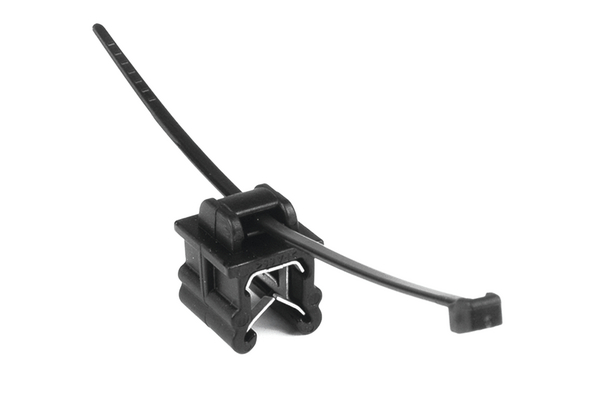

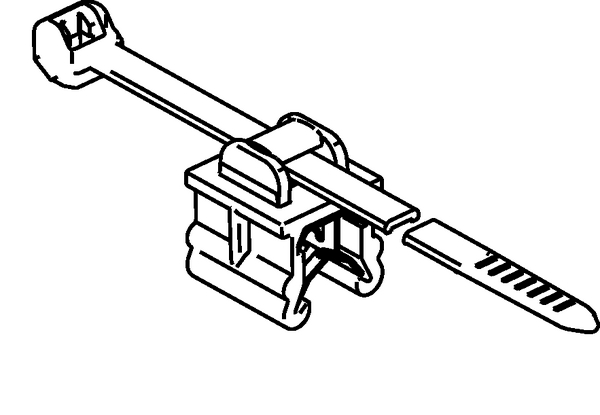

2-teiliger Kabelbinder mit EdgeClip für Kanten von 3,0 - 6,0 mm.

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Für Bündeldurchmesser ab 1 mm
Für Kanten von 3 - 6 mm

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download Datenblatt

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobilindustrie.
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-04600

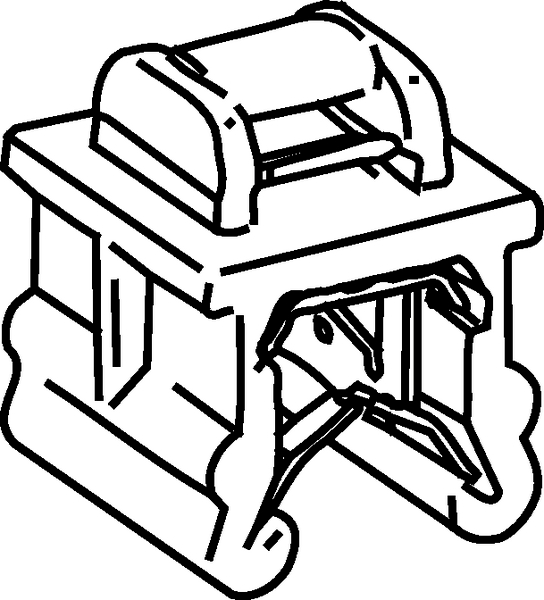

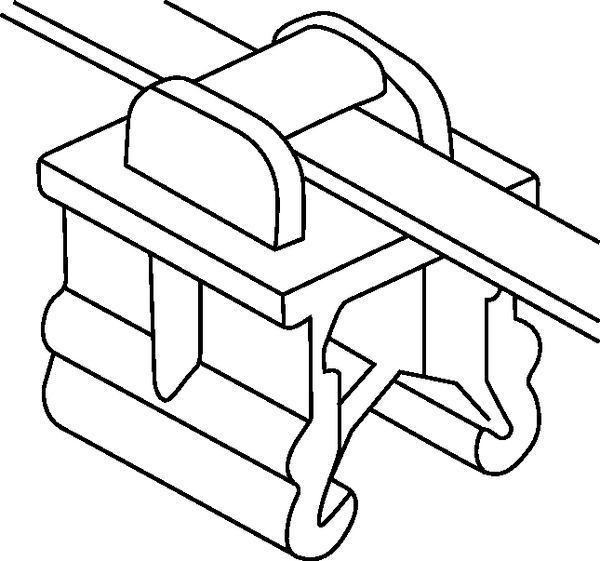

Bezeichnung	Diese EdgeClips sind mit "innen" oder "außen" gezahnten Bändern erhältlich und werden einfach auf eine Kante mit Dicken von 3,0 bis 6,0 mm gedrückt. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Verschiedene Edge Clip-Variationen sind verfügbar. In einer Version können Kabel parallel zur Kante verlegt werden, in einer anderen Version kann die Installation in einem Winkel von 90 Grad zur Kante erfolgen. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklammer festgehalten. Es ist kein Befestigungsloch notwendig. In Kombination mit den Außenverzahnungen (OS), die speziell zum Schutz der Kabel vor Abrieb und Verschleiß entwickelt wurden, bietet die Edge-Clip-Familie eine hervorragende Befestigungslösung
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder schwarz
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T18ROSEC19-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Familie, 3,0 - 6,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Rotationsschutz	YES
Typ	T18ROSEC19

Technische Daten

Blechstärke	3.0 – 6.0mm
Breite (W)	2.5mm
Breite (W2)	14.0mm
Bündel ∅	1.0-20.0mm
Bündel ∅ max.	20.0mm
Bündel ∅ min.	1.0mm
Gewicht pro Einheit (netto)	0.002375kg
Höhe (H)	1.0mm
Höhe (H2)	17.8mm
Länge (L)	100.0mm
Länge (L2)	14.8mm
Mindesthaltekraft	80N
für Blechstärke min - max	3 - 6 mm
für Blechstärke min - max	0.1 - 0.2 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026239736
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.3m
Verpackung 1 - Gewicht (kg)	1.209493kg
Verpackung 1 - Höhe (m)	0.15m
Verpackung 1 - Länge (m)	0.4m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.018m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	10.495944kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	146.952kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
