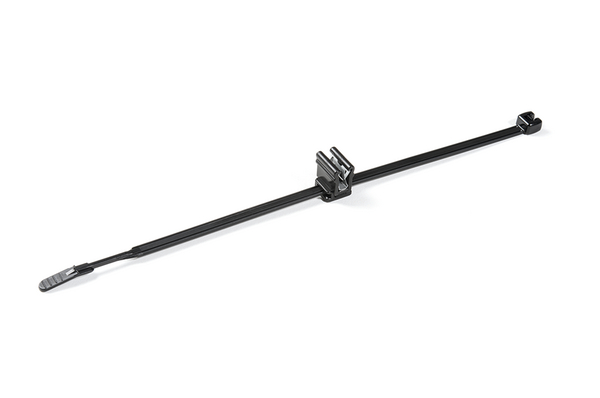

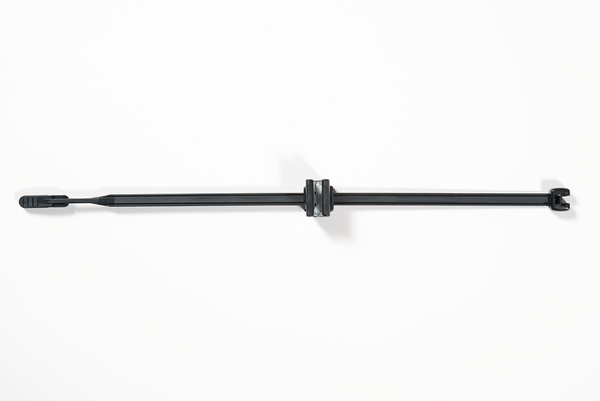

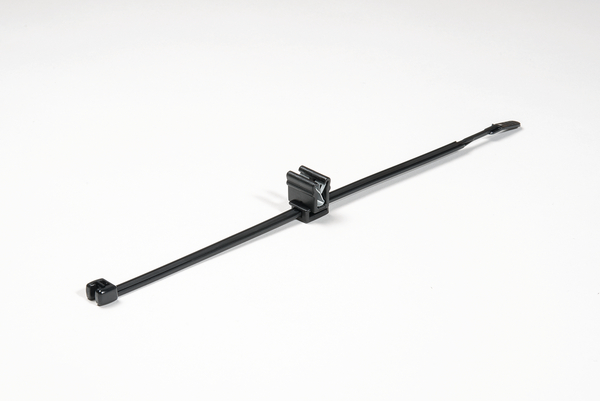

Befestigungsbinder für Kanten, innenverzahnt, ∅6.0-45.0mm, schwarz, 50ST
Art.-Nr. 156-01085 | Q50REC4A-PA66W-BK | Details

Q50REC4A, Q-tie mit EdgeClip 1,0 - 3,0 mm, Aufnahme oben.

Dieses Produkt ist nicht mehr erhältlich!

Bitte kontaktieren Sie unseren Vertriebsinnendienst.

2-teiliger Kabelbinder mit EdgeClip und Q-tie, vormontiert
Eine perfekte Ergänzung zur Q-Serie
Offener Binderkopf für schnelles und einfaches Einschlaufen
Integrierte Vorverriegelungsfunktion
Der Q-tie spart mehr als 25 % an Arbeitszeit in der Anwendung
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Für Kanten von 1 - 3 mm

Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Bestell Typ	156-01085
Bezeichnung	Diese zweiteiligen Kabelbänder sind entweder mit innen- oder außenverzahnten Bändern erhältlich und werden einfach auf eine Kante mit einer Dicke von 1,0 bis 3,0 mm aufgeschoben. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Es sind verschiedene EdgeClip-Varianten erhältlich. Eine Version ermöglicht es, Kabel parallel zur Kante zu verlegen, während eine andere eine Installation in einem Winkel von 90 Grad zur Kante erlaubt. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklemme festgehalten. Eine Befestigungsöse ist nicht erforderlich. In Kombination mit den außenverzahnten (OS) Kabelbändern, die speziell zum Schutz der Kabel vor Scheuern und Abnutzung entwickelt wurden, bietet die EdgeClip-Familie eine hervorragende Befestigungslösung.
Farbe	Schwarz (BK)
Inhalt	50ST
Inhalt per	Beutel
Kurzbeschreibung	Befestigungsbinder 210x4,7 mm, 2-teilig, Aufnahme oben, UV-witterungsstabil, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 UV-witterungsstabil (PA66W)
Position Beschriftungsfläche	ohne
Produktbezeichnung	Q50REC4A-PA66W-BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	Q50REC4A

Technische Daten

Breite (W)	4.7mm
Breite (W2)	11.5mm
Bündel ∅	6.0-45.0mm
Bündel ∅ max.	45.0mm
Bündel ∅ min.	6.0mm
Dicke (T)	1.5mm
Gewicht pro Einheit (netto)	0.003056kg
Höhe (H)	1.5mm
Höhe (H2)	16.0mm
Länge (L)	210.0mm
Länge (L2)	14.0mm
Mindesthaltekraft	220N
für Blechstärke min - max	1 - 3 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +85 °C
ELV konform	Ja
Gefahrgut	Nein
Halogenfrei	Ja
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026462776
Mindestbestellmenge	120000
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.25m
Verpackung 1 - Gewicht (kg)	0.164044kg
Verpackung 1 - Höhe (m)	0.05m
Verpackung 1 - Länge (m)	0.275m
Verpackung 1 - Menge	50
Verpackung 1 - Volumen (m³)	0.00344m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.398m
Verpackung 3 - Gewicht (kg)	5.57132kg
Verpackung 3 - Höhe (m)	0.204m
Verpackung 3 - Länge (m)	0.591m
Verpackung 3 - Menge	1500
Verpackung 3 - Volumen (m³)	0.048m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	132.28kg
Verpackung 4 - Höhe (m)	1.164m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	30000
Verpackung 4 - Volumen (m³)	1.117m³
Zollwarentarif Nr.	39269097
