Zubehörteil, Autotool, silber, 1ST (Force measurement device with robot adapter CPK)
Art.-Nr. 106-29011 | Force measurement device with robot adapter CPK-AL/ST-SR | Details

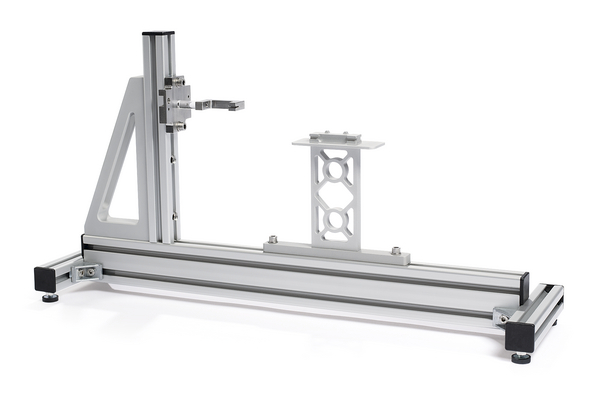

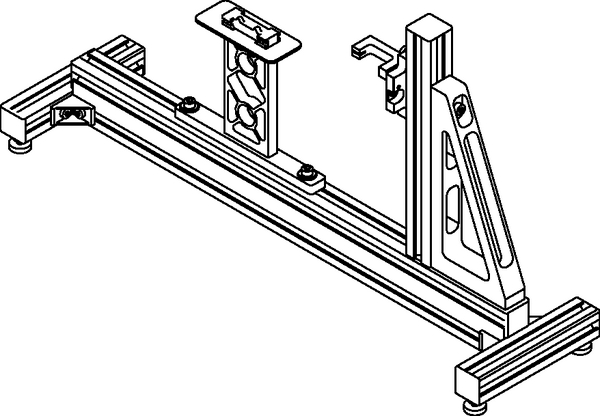

Mit der Kraftmessvorrichtung CPK wird die am Kabelbinder wirkende Zugkraft gemessen

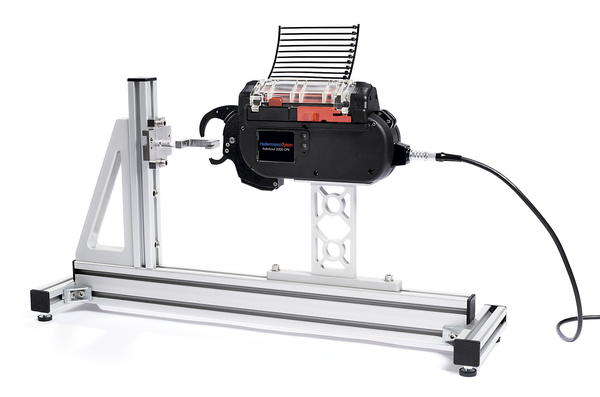

Das AT2000 CPK ist mit einer Roboteraufnahme am Grundgestell befestigt
Einfache Integration von Messgerät und AT2000 CPK (Messgerät ist im Lieferumfang nicht enthalten)
Die gemessene Zugkraft wird an das Handmessgerät übertragen
Die gemessene Zugkraft kann manuell in die Software HT Data Management übertragen werden. Durch diese Dokumentation wird Nachvollziehbarkeit gewährleistet.

Online nicht verfügbar

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads

Weitere Produkte in dieser Produktgruppe:

Automatisches Bündeln bis Ø 20 mm >

Basisdaten

Anwendung	Das Autotool CPK hybrid T18RA ist ein elektrisch betriebenes und automatisiertes Bündelsystem, das sowohl elektisch mit einem Netzgerät als auch mit Batterie betrieben werden kann. Es wurde entwickelt um Abbindungen zu beschleunigen und die Produktion effizienter zu gestalten. Charakteristisch für das Autotool CPK hybrid ist die einfache Handhabung und die benutzerfreundliche Ergonomie. Es verfügt über ein Display für Einstellungen und Benutzerinformationen in 20 Sprachen. Eine Besonderheit des Autotools CPK hybrid ist die Software "HT Data Management CPK". Diese Anwendung ermöglicht die einfache Parametrierung des Werkzeugs für Ihre Anwendung bequem über einen Computer. Mit der Software können zahlreiche Abbinde- und Schneidefunktionen ausgewählt werden. So ist es beispielsweise möglich, einen definierten Schlaufendurchmesser oder auch einen gewünschten Bandüberstand einzustellen. Die Funktion "Spannungsfreies Abschneiden" wurde speziell für Abbindungen auf einem sehr flexiblen Bündel (z. B. auf Silikonkabeln) entwickelt. Das "HT Data Management CPK" bietet weiterhin eine Exportfunktion für die gespeicherten Produktionsdaten, sowie weitere Servicefunktionen. Somit wird eine lückenlose Dokumentation für jede einzelne Abbindung des Autotools CPK hybrid gewährleistet. Das Autotool CPK hybrid ist ideal geeignet für die Verarbeitung von großen Stückzahlen, z. B. in der Kabelkonfektion, in der Automobilbranche, in Industrieanlagen oder im Verpackungssektor. Mit der Montagevorrichtung CPK oder der Hängevorrichtung CPK ist das Autotool CPK hybrid sowohl für den stationären, als auch für den flexiblen Einsatz geeignet. Durch die Nutzung des optionalen Netzgerätes CPK mit Steuerbox, kann das Autotool CPK hybrid über eine serielle Schnittstelle in vollautomatisierten Fertigungsanlagen integriert werden. Durch den abnehmbaren Griff nimmt es dabei wenig Bauraum ein. Es können Bandketten mit je 50 Kabelbindern oder Spulen mit je 3.500 Kabelbindern verarbeitet werden.
Bestell Typ	106-29011
Bezeichnung	Kraftmessvorrichtung mit Roboter Adapter
Farbe	Silber (SR)
Für Binder	T18RA50, T18RA3500
Inhalt	1ST
Inhalt per	Karton
Legehilfe	Abstandshalter zum optimalen Bündeln mit dem Autotool CPK hybrid, max. Ø 20 mm, Bündelhöhe 45-25 mm
Material	Aluminium (AL), Stahl (ST)
Netzgerät	Eingang: 240/115 V a.c, 50/60 Hz, Ausgang: 48 V d.c., max. 150 W
Produktbezeichnung	Force measurement device with robot adapter CPK-AL/ST-SR
Produktfamilie	Kraftmessvorrichtung mit Roboter Adapter für Autotool 2000 CPK
Produktgruppe	Automatisches Bündeln bis Ø 20 mm
Typ	Force measurement device with robot adapter CPK
Verarbeitung	Die Kabelbinder können nur mit dem elektronisch betriebenen Bündelsystem Autotool CPK hybrid von HellermannTyton verarbeitet werden. Die Zykluszeit beträgt 0,65-1,0 Sekunden, abhängig von Qualität und Kraft.
für Kabelbinder	Kunststoff

Technische Daten

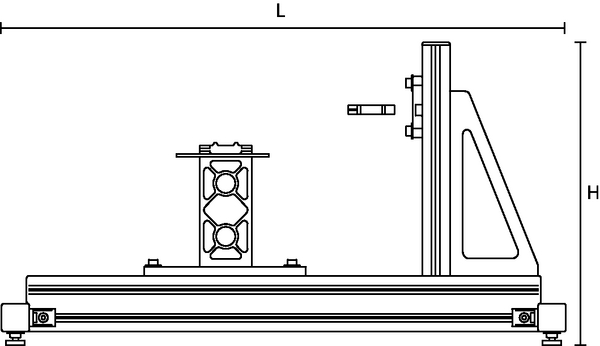

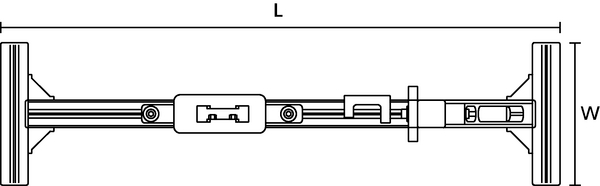

Breite (W)	155mm
Einstellung Anzugsspannung	einstellbar
Gewicht pro Einheit (netto)	3.102kg
Höhe (H)	320mm
Länge (L)	610mm

Downloads

Zulassungen und Spezifikationen

ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026569932
Mindestbestellmenge	1
Ursprungsland	DE
Verpackung 3 - Beschaffenheit	Karton
Verpackung 3 - Breite (m)	0.215m
Verpackung 3 - Gewicht (kg)	3.602kg
Verpackung 3 - Höhe (m)	0.38m
Verpackung 3 - Länge (m)	0.69m
Verpackung 3 - Menge	1
Verpackung 3 - Volumen (m³)	0.0564m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	88.9kg
Verpackung 4 - Höhe (m)	0.964m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	10
Verpackung 4 - Volumen (m³)	0.925m³
Zollwarentarif Nr.	76169990
