Automatische Kabelbinderpistole Dmax=100.0mm, für 4.5mm, 2.068kg, schwarz
Art.-Nr. 102-00000 | ATS3080-MET/PL-BK | Details

Dieses Produkt ist nicht mehr erhältlich!

Alternatives Produkt verfügbar

Das Alternativprodukt ATS_flex finden Sie hier - 102-60000.

Vergleichen Sie dieses Produkt mit dem Alternativprodukt.

Elektrisch betriebenes Bündelsystem
Einsatz in Hänge- oder Montagevorrichtung 3080 möglich
Integration in vollautomatisierte Fertigungsanlagen möglich

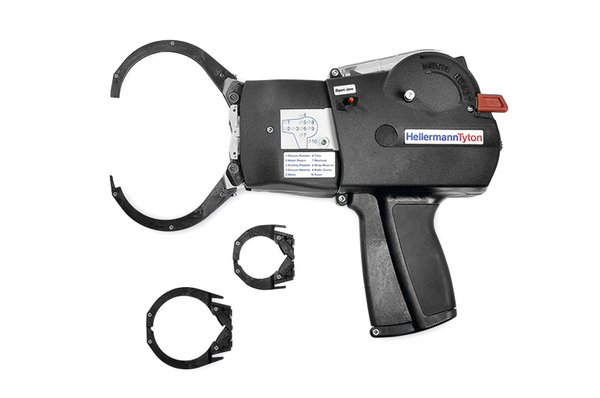

Zangen in drei verschiedenen Durchmessern - 30,50 und 80 mm - im Lieferumfang enthalten
Qualitativ hochwertiges, abfallfreies Bündeln und Schneiden bis Ø 80 mm
Hohe Mindestschlaufenhaltekraft der Bündelung
Bündeldurchmesser wird mechanisch erkannt
Außenverzahntes Bandmaterial aus Polyamid 66
Abfallfreie Bündelung ohne Bandüberstand
Kurze Zykluszeit ca. 1,3 Sekunden, je nach Bündeldurchmesser
Fußteilbündelung mit speziellen Bündelzangen möglich

Online nicht verfügbar

Industriebedarf bei HellermannTyton

Anfragen

Auf die Merkliste

Downloads

Weitere Produkte in dieser Produktgruppe:

Abfallfreies Bündeln bis Ø 80 mm >

Basisdaten

Anwendung	Das Autotool System 3080 ist ein automatisches und elektrisches Bündelungssystem, welches entwickelt wurde, um Abbindeprozesse zu beschleunigen und abfallfrei zu arbeiten. Durch drei schnell wechselbare Zangengrößen lässt sich das Autotool System 3080 optimal auf verschiedene Bündeldurchmesser bis 80 mm anpassen. Mit der Montagevorrichtung 3080 oder der Hängevorrichtung 3080 ist das Autotool System 3080 sowohl für den stationären als auch für den flexiblen Einsatz geeignet. Durch spezielle Vorrichtungen kann das Autotool System 3080 zusätzlich auch in vollautomatisierte Fertigungsanlagen integriert werden. Anbündelung von Fußteilen kann durch speziell entwickelte Bündelzangen in einer vollautomatisierten Fertigungsanlage durchgeführt werden.

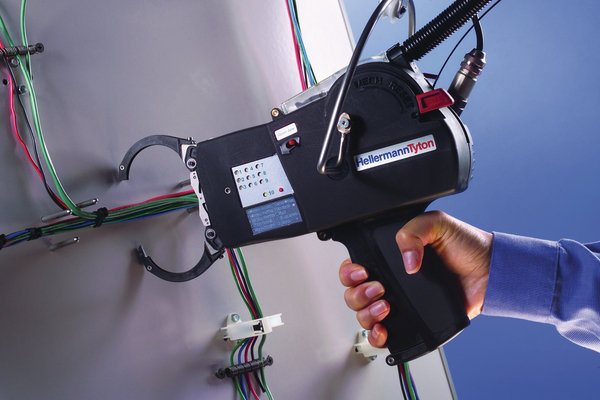

Aufhängevorrichtung	Aufhängevorrichtung und Spulenaufnahme inkl. Balancer
Bedienung	elektrisch
Bestell Typ	102-00000
Bezeichnung	Autotool System ATS
Binderstärke max.	1.2mm
Eigenschaft	automatisches Abschneiden
Farbe	Schwarz (BK)
Für Binder	ATS3080
Für Kabelbinderbreite	4.5 - 4.5mm
Inhalt	1ST
Inhalt per	Koffer
Kurzbeschreibung	Automatisches Kabelbündelwerkzeug
Legehilfe	Abstandhalter auf den Legebrettern, zum Bündeln und zur Verarbeitung von Befestigungselementen
Material	Metall (MET), Kunststoff (PL)

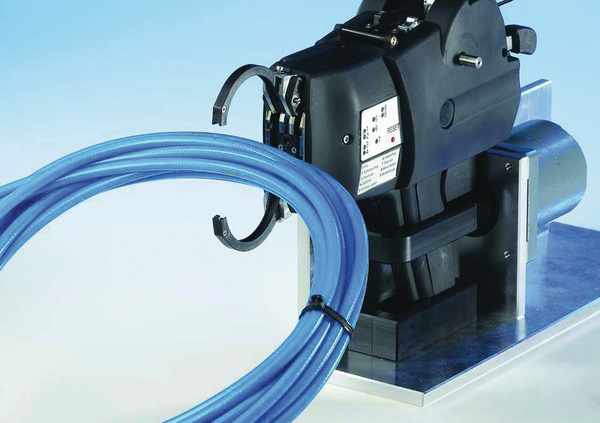

Montagevorrichtung	Werkzeug- und Spulenaufnahme inkl. Fußschalter

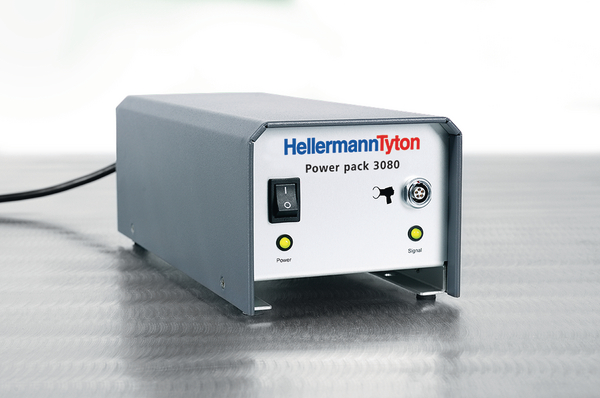

Netzgerät	Eingang: 240/115 V a.c, 50/60 Hz, Ausgang: 48 V d.c., max. 150 W
Produktbezeichnung	ATS3080-MET/PL-BK
Produktfamilie	Autotool System 3080
Produktgruppe	Abfallfreies Bündeln bis Ø 80 mm
Typ	ATS3080
Verarbeitung	Mobil oder stationär
für Kabelbinder	Kunststoff

Technische Daten

Binderbreite max.	4.5mm
Breite (W)	113.8mm
Bündel ∅	0.0-100.0mm
Bündel ∅ max.	100.0mm
Bündel ∅ min.	0.0mm
Einstellung Anzugsspannung	einstellbar
Energieversorgung	Elektronisch, Netzbetrieb
Gewicht pro Einheit (netto)	2.068kg
Höhe (H)	248mm
Länge (L)	329mm
Zykluszeit	1,1-2,4 Sekunden, abhängig vom Bündeldurchmesser

Downloads

Zulassungen und Spezifikationen

CAS Nummer	7439-92-1, 3896-11-5
EC Nummer	231-100-4, 223-445-4
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
SCIP Number	6e6589a0-7137-40a9-bb48-2addc677e23a
UV-beständig	Nein
Zulassungen/Normen
enthaltene kritische Substanzen	Lead in Steel alloy 0.1 0.35 %, Bumetrizole (UV-326) 0.11 %

Logistik und Verpackungsdaten


EAN / GTIN	4031026215822
Mindestbestellmenge	1
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Stück
Verpackung 1 - Breite, gefüllt (m)	0.386m
Verpackung 1 - Gewicht (kg)	5.168kg
Verpackung 1 - Höhe (m)	0.145m
Verpackung 1 - Länge (m)	0.471m
Verpackung 1 - Menge	1
Verpackung 1 - Volumen (m³)	0.02636m³

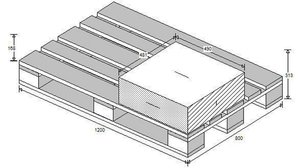

Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.49m
Verpackung 3 - Gewicht (kg)	4.56kg
Verpackung 3 - Höhe (m)	0.168m
Verpackung 3 - Länge (m)	0.481m
Verpackung 3 - Menge	1
Verpackung 3 - Volumen (m³)	0.0396m³

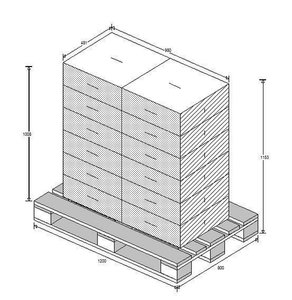

Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	66.6kg
Verpackung 4 - Höhe (m)	1.152m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	10
Verpackung 4 - Volumen (m³)	1.106m³
Zollwarentarif Nr.	84672985
