RELICON Gelmuffen für die Herstellung unter- und überirdischer Kabelverbindungen bestehen aus einer robusten Polypropylenschale und RELICON Gel.
Sie erfüllen höchste Anforderungen der Elektroinstallation und bieten mechanischen Schutz, Isolation und Abdichtung in einem Arbeitsschritt - der Installateur spart Zeit und benötigt zur Installation kein Spezialwerkzeug.
Die Geltechnologie von RELICON bietet besondere Vorteile. Sie ist einfach und schnell zu montieren. Die Formschalen sind aus schlagfestem PP und mit einem Filmscharnier verbunden.
Die RELICON Gelmuffen sind bis 90 °C temperaturbeständig sowie kennzeichnungsfrei und unbegrenzt lagerfähig. Die RELICON Gelmuffen sind entweder als Verbindungs- oder Abzweiggarnitur einsetzbar, werden in verschiedenen Größen angeboten und decken somit die gängigen Leiterquerschnittsbereiche ab. Sie erfüllen die wichtigen europäischen Normen DIN EN 50393 (entspricht DIN VDE 0278) und DIN EN 60695-2-11.
Ab sofort ist es noch einfacher, die passende RELICON Lösung für Ihre Anwendung zu finden, jederzeit und überall – mit der RELICON App. Jetzt kostenfrei verfügbar für iOS und Android. Hier finden Sie den Downloadlink und weitere Details.
HellermannTyton ist E-Markenpartner im Qualitätsbündnis des ZVEH.
RELICON Gelmuffe Reliseal sind ein sicherer und robuster Partner für extremste Ansprüche. Geprüft nach Schutzart IP68, 10 Meter und mit integrierter Zugentlastung bieten sie Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen. Die Systemprüfung nach EN 60529:1991 bestätigt die Robustheit unserer Kabel-Garnituren. Geliefert als Komplettset, ist die Montage einfach und ohne großen Zeitaufwand möglich.
RELICON Relilight Gelmuffen sind die Lösung für kleine und filigrane Installationen, speziell für das Verbinden nach Abzweigungen von kleinen Kabelquerschnitten für die Lichtinstallation. Kompakte Abmessungen, Schutzart nach IP68 und integrierte Zugentlastung machen sie zu einer Allround-Lösung auf kleinsten Raum. Das Relilight System ist nach DIN EN 60998-2-1:2004 geprüft, alterungs- und witterungsbeständig und hält problemlos Temperaturen von -30 bis +130 Grad Celsius stand.
RELICON Gelmuffen sind für die Herstellung unter- und überirdischer Kabelverbindungen geeignet. Sie bestehen aus einer robusten Polypropylen Schale und RELICON Gel. Die Muffe erfüllt höchste Anforderungen der Elektroinstallation und bietet mechanischen Schutz, Isolation und Abdichtung in einem einzigen Arbeitsschritt – der Installateur spart Zeit und benötigt zur Installation kein Spezialwerkzeug.
RELICON Religel Clear: glänzend-transparentes Gel für die perfekte Sichtkontrolle.
Ihre Vorteile
RELICON Religel Plus: individuell dosierbar und schnell zu verarbeiten.
Ihre Vorteile
Ob Gießharz oder Gelsystem: Mit dem RELICON Solution Finder finden Sie in vier einfachen Schritten das passende Produkt für Ihre Anwendung. Unsere App für iOS und Android bietet Ihnen viele Vorteile:
• In Sekunden zur passenden Lösungen
• Das komplette Portfolio auf einen Blick
• Wunschprodukte mit anderen teilen
• Direkte Kontaktmöglichkeit zum Vertrieb
• Fachhändler in Ihrer Nähe finden
Jetzt mehr erfahren und hier kostenfrei herunterladen.
Reliseal Gelmuffen sind ein sicherer und robuster Partner für extremste Ansprüche. Geprüft nach Schutzart IP68, 10 Meter und mit integrierter Zugentlastung bieten sie Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen. Geliefert als Komplettset, ist die Montage einfach und ohne großen Zeitaufwand möglich. Die Formschalen bestehen aus schlagfestem flammwidrigen Polypropylen (PP). Das RELICON Gel in der Schale übernimmt das Isolieren und Abdichten der Verbindung. Reliseal ist eine universelle Verbindungsgarnitur. Abhängig vom Klemmen-Typ wird sie für Verbindungen von Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY, NYM, H05 eingesetzt. Anwendungsgebiete: Als Verbindungsgarnitur in Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.
Relilight Gelmuffe wurden entwickelt für die Lichtinstallation, mit speziellem Schwerpunkt auf der LED-Beleuchtung. Selbstverständlich werden die hohen Anforderungen der Energietechnik erfüllt. Die Systemprüfung nach DIN EN 60998-2-1:2004, die Schutzart IP68 und flammwidrige Formschalen nach UL94 V0 bestätigen dies. Relilight Gelmuffen sind universelle Verbindungs- und Abzweiggarnituren. Abhängig vom Klemmen-Typ werden sie für Verbindungen, Einzel- und Doppelabzweigungen benutzt. Verwendet werden sie mit Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY und NYM. Die Kabelmuffe gefüllt mit Gel auf Silikonbasis bietet Isolation, Abdichtung und mechanischen Schutz in einem Schritt und verringert so den Montageaufwand erheblich. Anwendungsgebiete: Im Niederspannungsnetz als Verbindungs- oder Abzweiggarnitur für die Außenbeleuchtung. In Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.
Die Geltechnologie von RELICON bietet besondere Vorteile. Sie ist einfach und schnell zu montieren. Die mit einem Filmscharnier verbundenen Formschalen sind aus schlagfestem Polypropylen (PP). Das RELICON Gel in der Schale übernimmt das Isolieren und Abdichten der Verbindung. Relifix ist eine universelle Verbindungs- und Abzweigmuffe. Abhängig vom Klemmen-Typ kann sie für Verbindungen und Einzelabzweigungen benutzt werden. Sie wird verwendet mit Kunststoffkabeln und Leitungen aus PVC, PE, EPR und VPE wie N(A)YY, NYM und H05. Anwendungsgebiete: Im Niederspannungsnetz als Verbindungsmuffe für beispielsweise die Außenbeleuchtung oder als Durchgangsgarnitur zur Kabelreparatur. In Installationskanälen und Innenräumen, im Erdreich, im Freien und im Wasser.

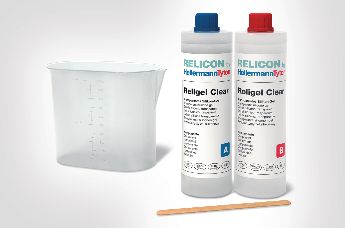

RELICON Religel Clear ist ein transparentes und hitzebeständiges 2-Komponenten Silikongel. Das glänzend-transparente Gel sorgt dabei für eine perfekte Sichtkontrolle. Das kennzeichnungsfreie und halogenfreie Produkt eignet sich für den LED-Verguss und schützt empfindliche Elektronikkomponenten oder Kabelverbindungen in Abzweigdosen effektiv gegen Feuchtigkeit und Vibration. Es ist in praktischen 0,5 l und 1,0 l Dosierflaschen sowie als großer 10 l Kanister erhältlich - Messbecher und Rührstab inklusive.
RELICON KH 67 ist ein transparentes, wiederentfernbares, salzwasserbeständiges 2-Komponenten Gel auf Basis von Kohlenwasserstoffharzen. Durch die hervorragenden Isoliereigenschaften wird es häufig für das Vergießen von Kabelabzweigkästen im Niederspannungsbereich verwendet. Nach dem Aushärten ist KH 67 ausgezeichnet widerstandsfähig gegen Feuchtigkeit und sehr gut medienbeständig.
Anwendung: Elektrische Isolation und Feuchtigkeitsschutz für den Niederspannungsbereich. Besonders geeignet für das Befüllen von Kabelabzweigkästen.
RELICON KH 100 ist ein transparentes, wiederentfernbares, salzwasserbeständiges 2-Komponenten Gel auf Basis von Kohlenwasserstoffharzen. Es eignet sich sehr gut für Kabelabzweigkästen im Niederspannungsbereich, welche sich in feuchter Umgebung oder im Erdreich befinden. Ausgehärtet ist das KH 100 ausgezeichnet widerstandsfähig gegen Feuchtigkeit, besitzt hervorragende Isoliereigenschaften sowie gute Medienbeständigkeit.
Anwendung: Elektrische Isolation und Feuchtigkeitsschutz für den Niederspannungsbereich. Besonders geeignet für das Befüllen von Kabelabzweigkästen.
Viele Gelmuffen haben solch einen kompletten Schutz nicht. Die Gelmuffen RELICON Reliseal und Relilight bieten aber genau diesen Schutz. Keine Fremdkörper wie etwa Wurzeln können eindringen. Die Gelmuffen Reliseal und Relilight besitzen die Schutzart IP68. Die erste Ziffer gibt dabei an, wie resistent das Gehäuse gegen das Eindringen von Fremdkörpern ist. Die „6“ ist der höchste Schutz, der erzielt werden kann. Dieser sagt aus, dass die Muffe gegen eindringende Gegenstände vollständig geschützt ist. Reliseal und Relilight sind damit bestens gegen Wurzeleinwuchs geschützt.
Gelmuffen können grundsätzlich auch im Wasser verwendet werden, jedoch in unterschiedlichen Ausprägungen. Die RELICON Gelmuffen sind auf unbestimmte Zeit gegen das Eindringen von Wasser auch beim kompletten Eintauchen geschützt. Bei der Gelmuffe Reliseal sogar in bis zu 10 Metern Wassertiefe.
Zugentlastung bezeichnet eine mechanische Schutzvorrichtung an elektrischen Leitungen. Mithilfe einer Zugentlastung wird die Verbindung zwischen elektrischen Leitungen gegen Zugkräfte geschützt. Zugkräfte entstehen z.B. bei Grabungsarbeiten wenn versehentlich am Kabel gezogen wird oder wenn ein Kabel vertikal oder in Hanglage installiert wird. Die Gelmuffen RELICON Reliseal und RELICON Relilight besitzen eine Zugentlastung.
HellermannTyton Gelmuffen sind entweder nach den europäischen Richtlinien von Energieunternehmen (EN 50393) geprüft oder haben die IP 68 Klassifizierung.
Gelmuffen sind nicht für die Installation unter Wasser geeignet. Die vollständige Installation sollte daher „trocken“ durchgeführt werden. Allerdings können die Gelmuffen direkt nach der Installation im Wasser eingesetzt werden, je nach Typ von 1 – 10 Meter Wassertiefe.
Unsere Gelmuffen können nach einer Installation geöffnet werden, z. B. in Form einer Sichtprüfung oder Änderung der Kabelkonfiguration. Allerdings ist es nicht möglich nach einer Öffnung die benutzte Muffe wiederzuverwenden. Die Begründung liegt im Verbrauch des Gels. Das Schließen einer Muffe sorgt für einen Druckaufbau des Gels um den Kabelmantel bzw. den Leiter. Dadurch entsteht eine Kontaktfläche, die nur beim ersten Schließen korrekt verläuft. Aufgetretenes Gel in Folge einer Erstmontage kann demensprechend nicht erneut verwendet werden, wodurch der notwendige Druck bei einer weiteren Montage nicht entstehen kann.
Sollten Sie mit Gel in Kontakt kommen, empfehlen wir Ihnen dies mit viel Wasser und Seife abzuwaschen. Nutzen Sie kein Lösungsmittel oder Verdünnungen.
Als „Krümelharz“ wird eine Vergussmasse bezeichnet, die nach der Aushärtung einfach entfernbar ist. Dies ist mit den Händen und ohne Werkzeug möglich. Dabei wird die ausgehärtete Vergussmasse „krümelig“. Bei „Krümelharz“ handelt es sich um ein 2-Komponenten Harz auf Basis von Kohlenwasserstoffharz. Diese Kohlenwasserstoffharze sind ohne Gefahrstoffe. HellermannTyton hat die beiden „Krümelharze“ KH100 und KH67 im Portfolio.
