Der Schaltschrank stellt ein von äußeren Einflüssen geschütztes Bauelement in jedem Gebäude dar. Gerade vor Staub und Wasser ist er besonders geschützt. Eine potenzielle Schwachstelle bildet jedoch die Kabeleinführung. Der Markt bietet eine Fülle an Produkten zur Kabeleinführung: über Tüllen, Verschraubungen, Gummiprofilen und vielem mehr. Der Nachteil: Bei vielen Systemen sind etliche Ausschnitte und Bohrungen vonnöten, um alle Leitungen und Kabel verschiedenster Größe in den Schaltschrank einzuführen. Leitungen mit Stecker stellen dabei ein besonderes Problem dar, da der Stecker oft größer ist als die eigentliche Bohrung. Hier bedarf es einer intelligenten All-in-one-Lösung, die für Sie Zeit und somit auch Geld spart und dabei auch noch ein Höchstmaß an Sicherheit bietet. Wir nennen es VarioPlate – ein cleveres Kabeldurchführungssystem.
Kabeleinführung einfach und sicher

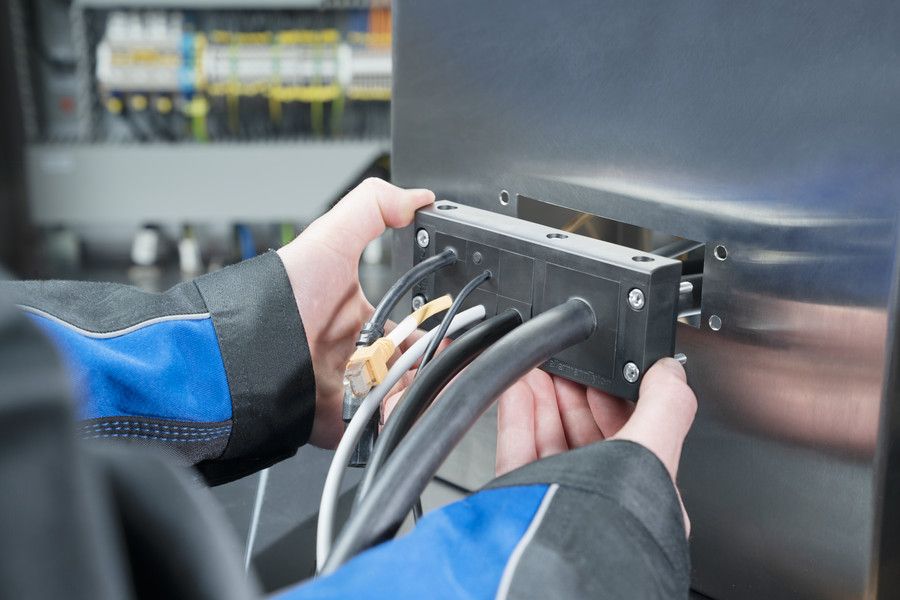

Die VarioPlate bietet eine Vielzahl an Vorteilen. Elementar ist die Flexibilität und einfache Installation. Das Grundelement - der Rahmen - wird einfach mit vier Verschraubungen in der Aussparung am Schaltschrank befestigt. Durch die eingelassene Gummidichtung ist zusätzliches Verkleben oder Abdichten nicht notwendig. Als nächsten Schritt können bereits die Kabel in den Schaltschrank eingeführt werden. Um jedes Kabel wird die passende Tülle gelegt. Zum Schluss werden die Tüllen mit Hilfe von Nut und Feder in den Rahmen gesetzt und der Rahmen wird verschlossen: Schnell, einfach und mit einer Rahmendichtung bis IP66. Der Bonuspunkt: Die Tülle wird nicht auf das Ende des Kabels gesteckt und muss nicht, wie bei herkömmlichen Lösungen, ganz durch gezogen werden. Stattdessen lassen sich die Tüllen an der Seite öffnen und so einfach an der richtigen Stelle über das Kabel stülpen.
Wie einfach die Montage mit der VarioPlate ist, sehen Sie in diesem Video.
Vielfalt im modularen System

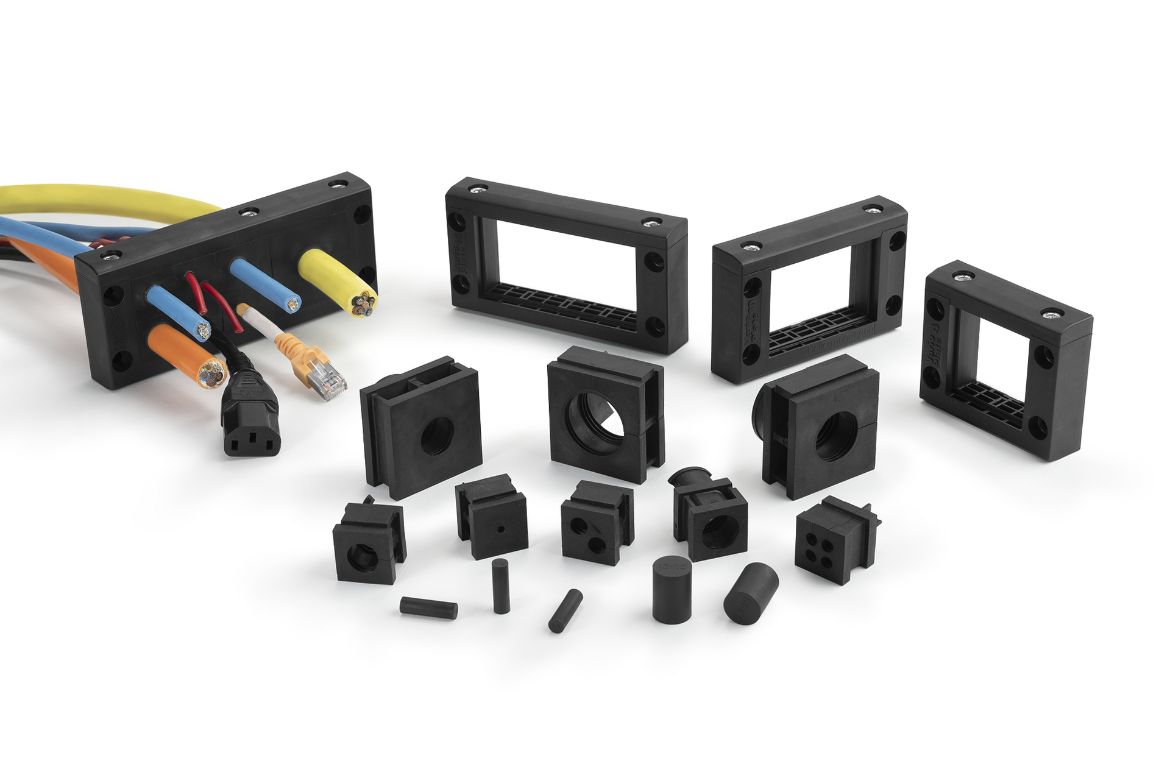

Die VarioPlate ist ein modulares und flexibles System und ist damit die richtige Lösung für kleine und große Anlagen, sowie für eine Vielzahl an Kabeldurchmessern in einem Rahmen. Die Rahmen sind in vier verschiedenen Größen erhältlich. Dabei bietet das System in der Höhe immer Platz für zwei S-Tüllen (small) und in der Breite für 2 bis 10 S-Tüllen (je nach Größe des Rahmens). Die S-Tüllen gibt es für Kabeldurchmesser von 3 mm bis 16 mm. Dabei hat die S-Tülle für ein, zwei oder vier Kabel Platz. Die L-Tüllen (large) nehmen im Rahmen den Platz von 2x2 S-Tüllen ein. So sind die L-Tüllen für Kabel von 16 mm bis 33 mm Außendurchmesser geeignet. Praktisch: Wenn weniger Tüllen in einen Rahmen eingeführt werden, als Platz wäre, lässt sich die Lücke einfach mit einem Blindeinsatz verschließen. Auch für nicht genutzte Tüllen oder Tüllen, die für eine spätere Erweiterung der Anlage gedacht sind, gibt es praktische Blindstopfen.
Alle Tüllen bieten durch ihre mechanische Flexibilität bei der Wahl der Größe in Bezug auf den Kabeldurchmesser einen gewissen Spielraum. Auch befindet sich auf der Rückseite jeder Tülle eine Gummilippe, an der sich das Kabel einfach mit einem Kabelbinder befestigen lässt und so zugentlastet wird.
Ihre individuelle VarioPlate ganz einfach online konfigurieren

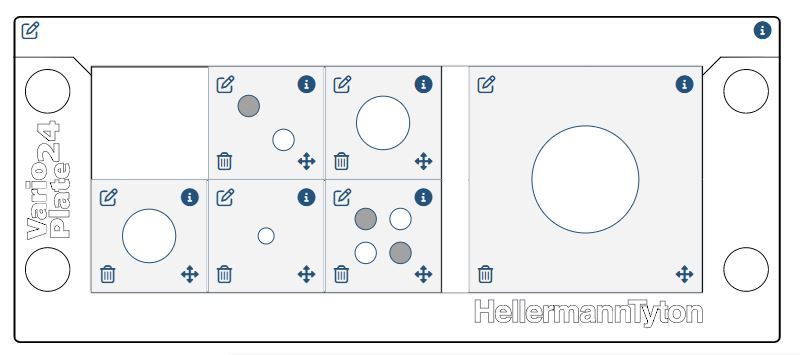

Damit bei der Vielfalt an Tüllen und Rahmen alles übersichtlich bleibt haben wir einen praktischen online Konfigurator entwickelt, sodass Sie Ihre individuelle VarioPlate finalisieren können. Alle Tüllen und Rahmen lassen sich einfach per Drag and Drop (Ziehen und Ablegen) kombinieren und visualisieren. Wenn Sie die optimale Zusammenstellung gefunden haben, stehen Ihnen die Graphik sowie die Materialliste als Druck oder als Download zur Verfügung. So lässt sich der Materialbedarf planen und Sie haben eine visuelle Vorlage zur Installation der VarioPlate.
Für weitere Fragen zum Produkt und einem Überblick über das Sortiment geht es HIER zu den Produkten.
Wenn Sie weiter an den verschiedenen Kombinationen der Rahmen und Tüllen interessiert sind, geht es HIER zum VarioPlate-Konfigurator.
Den passenden Händler finden Sie HIER in unserer Händlersuche.
